Узел крепления КБ-50 рельса железнодорожного - обозначение узла крепления (подкладки) для железнодорожных путей. Это элемент клеммно-болтового крепления, предназначенный для скрепления железобетонных шпал с железнодорожными рельсами Р-50.
Назначение
Основное назначение подкладки КБ-50 — предотвращение случайного перемещения рельса и обеспечение устойчивости путевых нитей. Другие функции:
- равномерное распределение давления при движении подвижного состава;
- обеспечение требуемого угла наклона рельса;
- сокращение износа рельсового полотна и шпал за счёт равномерного распределения нагрузки;
- снижение вибрации и шума при движении железнодорожного транспорта.
Правила монтажа
Для монтажа подкладки КБ-50 и скрепления рельсов с подкладкой используются следующие материалы и инструменты:
- Закладные и клеммные болты. Для крепления подкладки к железобетонной шпале применяют закладной болт М22×175, для скрепления с рельсами — клеммный болт М22×75.
- Жёсткие клеммы — рельс к подкладке прижимают клеммами, которые надевают на клеммные болты, фигурные головки которых заводят в пазы реборд подкладок.
- Упругие шайбы — их ставят под гайки клеммных болтов.

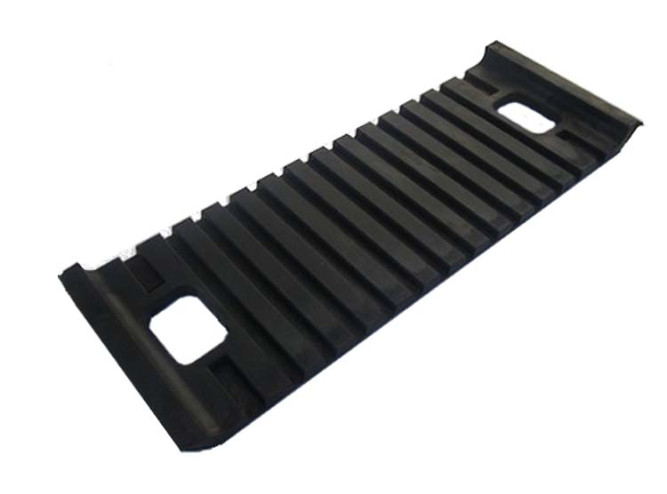

- Резиновая прокладка — её укладывают под рельс на металлическую подкладку для улучшения упругих свойств скрепления.

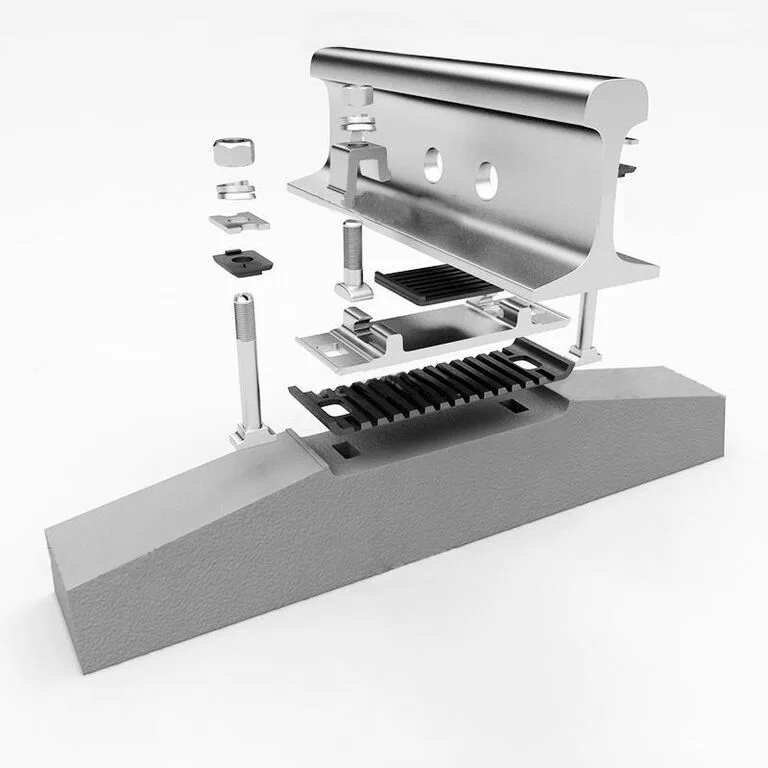

Детали, входящие в состав узла раздельного промежуточного скрепления КБ-50:

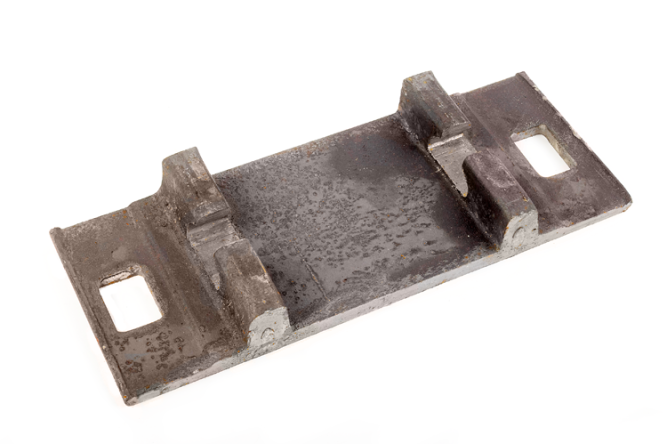

- подкладка КБ-50 — не бывшая в употреблении рельсовая подкладка, которая предназначена для раздельного скрепления рельсов типов Р-50 и железобетонных шпал)- 1 штука
- болт закладной М22х175 голый - 2 штуки;
- болт клеммный М22х75 голый бу (с/г) - 2 штуки;
- гайка М22 - 4 штуки;
- шайба двухвитковая (диаметр 25) - 2 штуки;
- прокладка под подошву рельсов Р65 (типа ЦП-143) - 1 штука;
- скоба для изолирующей втулки КБ (шайба плоская) - 2 штуки;
- втулка изолирующая КБ (ЦП-142)- 2 штуки;
- прокладка под подкладку КБ-50 (ЦБ-328) - 1 штука;
- клемма ПК-50 бу (с/г) - 2 штуки.
Для проверки правильности монтажа узла КБ-50 можно обратить внимание на следующие моменты:
- Электроизоляция подкладок от шпал. Её обеспечивают нашпальная прокладка и втулка из текстолита, которую надевают на стержень закладного болта и заглубляют в отверстие металлической подкладки.
- Крепление подкладки к шпале. Головка закладного болта опирается на замоноличенную в бетон металлическую шайбу, которая при затяжке монтажных гаек равномерно распределяет нагрузку на бетон.
- Прижим рельса к подкладке. Рельс прижимают жёсткими клеммами, которые надевают на клеммные болты, фигурные головки которых заводят в пазы реборд подкладок.
- Упругие свойства скрепления. Для улучшения упругих свойств скрепления под рельс на металлическую подкладку укладывают резиновую прокладку.
При обнаружении ошибок монтажа необходимо их устранить, неисправные детали и устройства заменить на исправные, отсутствующие — поставить.
Для монтажа узла КБ-50 рекомендуется обратиться к специалисту ООО ПутьСтройКомплекта
