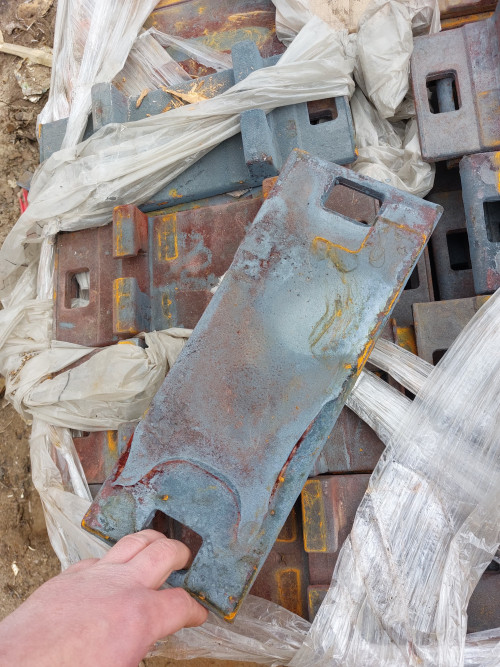

Подкладка раздельного крепления железнодорожного пути КБ-50 новая

Подкладка железнодорожная КБ-50 новая от ПутьСтройКомплекта - это элемент клеммно-болтового крепления, предназначенный для скрепления железобетонных шпал с железнодорожными рельсами Р-50.  Простыми словами, подкладка КБ-50 — это элемент, который помогает зафиксировать рельсы на шпалах, обеспечивает устойчивость рельсового пути, уменьшает вибрации и смещение рельсов. Подкладка располагается между рельсом и шпалой и изготавливается из высокопрочной стали или других устойчивых материалов

Основное назначение подкладки КБ-50 — предотвращение случайного перемещения рельса и обеспечение устойчивости путевых нитей.

Некоторые другие функции подкладки:

• способствует равномерному распределению давления при движении подвижного состава;
• обеспечивает требуемый угол наклона рельса;
• сокращает износ рельсового полотна и шпал за счёт равномерного распределения нагрузки;
• снижает вибрацию и шум при движении железнодорожного транспорта.

Подкладка КБ-50 используется в разных областях, включая:

• участки железных дорог общего пользования с умеренной грузонапряжённостью;
• подъездные пути промышленных предприятий;
• строительство и ремонт трамвайных путей;
• состав стрелочных переводов для фиксации боковых рельсов;
• участки пути с бетонным основанием.

Характеристики подкладки КБ-50:

• Назначение подкладки КБ-50: скрепление железобетонных шпал и железнодорожных рельс Р-50.
• Габариты подкладки КБ-50: длина — 370 мм, ширина — 140 мм, высота — 47,5 мм.
• Масса подкладки КБ-50: 6,85 кг.
• Материал подкладки КБ-50: углеродистая сталь марок Ст3кп, Ст3сп, Ст3пс, Ст4кп, Ст4сп и Ст4пс.
• Отверстия: два технологических отверстия под болт закладной М22х175 (для скрепления с железобетонной шпалой) и реборды под болт клеммный М22х75 (для скрепления с рельсами Р-50).
• ГОСТ подкладки КБ-50: ГОСТ 16277-93.
• Нормативный (заявленный) срок службы подкладки КБ-50: 10 лет.

Монтаж

Для монтажа подкладки КБ-50 и скрепления рельсов с подкладкой используются следующие материалы и инструменты:

• Закладные и клеммные болты. Для крепления подкладки к железобетонной шпале применяют закладной болт М22х175, для скрепления с рельсами — клеммный болт М22х75.
• Жёсткие клеммы. Рельс к подкладке прижимают клеммами, которые надевают на клеммные болты, фигурные головки которых заводят в пазы реборд подкладок.
• Упругие шайбы. Их ставят под гайки клеммных болтов.
• Резиновая прокладка. Её укладывают под рельс на металлическую подкладку для улучшения упругих свойств скрепления.
• Нашпальная прокладка и втулка из текстолита. Они обеспечивают электроизоляцию подкладок от шпал.
• Путевой инструмент (ключи гаечные ручные или бензиновые)

Кроме того, для работы с балластом и шпалами используют, например, разгонные станки, рихтовщики, натяжители, рельсорезные и рельсосверлильные станки.

Процесс монтажа включает следующие шаги:

1. Укладка подкладки. Металлическую подкладку укладывают на наклонную подрельсовую площадку, заглублённую в тело шпалы на 15–25 мм.
2. Установка резиновой прокладки. Для электро- и виброизоляции на бетон под подкладку укладывают резиновую прокладку толщиной 6–8 мм.
3. Крепление подкладки. Головки болтов опираются на замоноличенную в бетон металлическую шайбу, которая при затяжке монтажных гаек равномерно распределяет нагрузку на бетон.
4. Электроизоляция. Электроизоляция подкладок от шпал осуществляется нашпальной прокладкой и втулкой из текстолита, надеваемой на стержень закладного болта и заглубляемой в отверстие металлической подкладки.

Для правильного расчёта нагрузки и монтажа подкладки КБ-50 рекомендуется обратиться к специалисту ООО ПутьСтройКомплекта.

При расчёте нагрузки на подкладку КБ-50 важно учитывать следующие параметры:

• Габариты подкладки. Они помогут определить, сколько изделий потребуется на километр железнодорожного полотна или на его полную укладку.
• Массу подкладки. Зная вес изделия, можно провести точный расчёт нагрузки на опоры.
• Количество отверстий. Этот параметр поможет определиться с числом крепежа, необходимого для прочной фиксации прокладки в месте установки.

Выбор подходящей подкладки для установки железнодорожных рельсов на шпалах зависит от многих факторов, таких как тип рельсов, условия эксплуатации железнодорожного транспорта, грузоподъёмность и скорость движения поездов.

Подкладки, в том числе КБ-50, изготавливают из полос, прокатанных из стали марок Ст4пс, Ст4кп, Ст4сп по ГОСТ 308, категорий 2 и 3 по ГОСТ 535.

Допускается использовать полосы из стали марок Ст3кп, Ст3пс, Ст3сп с массовой долей углерода не менее 0,16%. При этом суммарное количество углерода и ¼ марганца должно составлять не менее 0,28%.

Процесс производства включает следующие этапы:

1. Добавление химических элементов. Для повышения коррозионной устойчивости сплава в него добавляют медь, марганец и углерод.

Легирующие добавки, которые теоретически возможно добавить в сталь для изменения её характеристик. Некоторые из таких элементов и их влияние на свойства сталей:

• Хром. Увеличивает прочность и твёрдость, повышает ударную вязкость. В нержавеющих сталях определяет коррозионную стойкость.
• Никель. Повышает прочность и твёрдость при сохранении высокой ударной вязкости. Понижает пороговую температуру хрупкости.
• Марганец. Повышает твёрдость и прочность за счёт пластических свойств. Марганцевая сталь характеризуется повышенным пределом упругости и более высокой стойкостью к истиранию.
• Кремний. В металлургическом процессе играет роль раскислителя. Его добавление увеличивает прочность и твёрдость стали.
• Молибден. Повышает прокаливаемость сталей больше, чем хром и вольфрам. Уменьшает хрупкость металла после высокого отпуска.
• Алюминий. Сильно раскисляет, предотвращает рост аустенитных зёрен.
• Титан. Понижает зернистость, что приводит к большей устойчивости к появлению расколов и трещин. Улучшает восприимчивость к металлообработке.

2. Изготовление пазов для клеммных болтов. Допускается механическая обработка реборды до уровня нижней поверхности паза.

3. Изготовление областей примыкания. Прокладки делают плоскими, чтобы они могли примыкать к рельсам и шпалам.

4. Маркировка. С наружной стороны изделия выкатывают товарный знак предприятия-изготовителя.

Чтобы изделия соответствовали требованиям, после проката их подвергают обжигу, а затем проводят серию проверок. В рамках тестов выявляют загрязнения, выпуклости и неровности на гранях, которые прилегают к подошве, а также другие дефекты. Кроме того, важно убедиться в чистоте металла: шлаковые включения в толщу изделия недопустимы.

Согласно ГОСТ 16277–2016, подкладки изготавливают без термообработки, а готовую продукцию подвергают испытаниям. Изделие должно выдерживать изгиб под углом в 45 градусов без образования трещин, надрывов, изломов.

Для железнодорожных подкладок, в том числе КБ-50, действует ГОСТ 16277-2016 «Подкладки раздельного скрепления железнодорожного пути. Технические условия».

В документе определены требования к геометрическим и физическим характеристикам подкладок, а также к их маркировке и упаковке. Некоторые из требований:

• Допустимые отклонения. Продольная и поперечная выпуклость и вогнутость прилегания подкладок к шпале не должны превышать 1,2 мм. Отклонение от перпендикулярности торцов подкладок в вертикальной плоскости — не более 2 мм, в горизонтальной — не более 5 мм. Отклонение от симметричности расположения осей отверстий относительно поперечной оси — не более 2 мм.
• Допустимые дефекты поверхности. Заусенцы, отпечатки на поверхности прилегания подкладок к подошве рельса и к шпале, а также на внутренних гранях реборд не должны выходить за пределы опорных поверхностей. Не допускаются следы механической обработки глубиной более 0,5 мм.
• Требования к материалам. Доля химических элементов в составе стали подкладок не должна превышать следующие значения (%): 0,16–0,27 — углерода, 0,30–0,70 — марганца, 0,3 — кремния, 0,04 — фосфора, 0,05 — серы.
• Требования к надёжности. Удельный выход из строя подкладок в эксплуатации (на 100 млн т брутто перевезённого груза) должен быть не более 2,5%.

Купить подкладку жд КБ50 в г.

Чебоксары

возможно у нас.

Согласно ГОСТ 16277–2016, некоторые допустимые дефекты поверхности железнодорожных подкладок:

• Заусенцы и отпечатки на поверхности прилегания подкладок к подошве рельса и к шпале, а также на внутренних гранях реборд не должны выходить за пределы опорных поверхностей.
• Следы механической обработки глубиной более 0,5 мм не допускаются.
• Расслоения не должны быть на поверхности торцов подкладок, крепёжных отверстий и пазов для клеммных болтов (для подкладок типа КБ).
• Местное выпучивание металла на кромках при прошивке крепёжных отверстий подкладок — не более 1 мм.
• Отгиб концов реборд паза внутрь подкладок — не более 1,5 мм.
• Плавное поднятие концов реборд паза при прошивке в холодном состоянии — не допускается.

При этом заварка и заделка дефектов не допускаются.

Для контроля качества железнодорожных подкладок используют, например, следующие инструменты и методы:

• Приёмо-сдаточные испытания. Для проверки соответствия подкладок требованиям стандарта отбирают пробы: одну от плавки-ковша для определения химического состава стали, 1% подкладок от партии для контроля качества поверхности и размеров (кроме межцентровых расстояний между отверстиями), одну подкладку от партии для испытания на изгиб и другие.
• Сверление и прорубка пазов. По согласованию с заказчиком отверстия в подкладках просверливают или пробивают. Размеры отверстий должны (на обеих поверхностях) находиться в пределах допусков. Заусенцы, образовавшиеся во время процесса сверления или прорубки, тщательно удаляют.
• Фрезерование, опиловка или вырубка. Заусенцы и отпечатки на поверхности прилегания подкладок к подошве рельса и к шпале, а также на внутренних гранях реборд удаляют этими способами, если они выходят за пределы опорных поверхностей.
• Измерение толщины. Толщину подкладок измеряют на двух концах сечения опорной плиты.
• Также для контроля используют шаблоны, которые помогают проверить допуски на размеры подкладок.

Предприятия-изготовители производят железнодорожные подкладки. Согласно ГОСТ 32694-2014, на каждой подкладочной полосе должен быть выкатан товарный знак или условное обозначение предприятия-изготовителя.

Наше предприятие специализируется на поставках в России элементов верхнего строения железнодорожного пути: подкладка раздельного скрепления, подкладка костыльного скрепления, накладка, клемма ПК, скоба упорная, рейка зубчатая. Мы занимаемся производством и комплексными поставками материалов для строительства и ремонта железнодорожных путей, рельсовых скреплений.
