Узлы крепления рельс

Узел крепления рельса от ООО ПутьСтройКомплекта- это конструкция, комплексный элемент верхнего строения пути, предназначенный для крепления рельса к основанию (шпале, кран балке, полушпал и т.д.) которая фиксирует рельс на опорной конструкции, чтобы избежать смещений и нарушения геометрии колеи (пути).

Назначение узла крепления рельса — обеспечить надёжную фиксацию рельсов на шпалах, электроизоляцию путей, снижение вибраций, равномерную передачу нагрузки с железнодорожного полотна на шпалы и балласт, опору. Простыми словами - надёжно закрепить рельс, чтобы он не сдвигался.

Узлы крепления рельсов могут быть:

• Раздельными — крепление выполняется через прокладку, которая крепится одним креплением к шпале, а другим — к рельсу.

• Нераздельными — фиксация рельса к шпале выполняется через одну прокладку одним крепёжным элементом.

Отличия в узлах крепления зависят от материалов, используемых для опорных частей.

• Для железобетонных шпал — КБ-крепление, где подкладка фиксируется с помощью пары закладных болтов, а направляющая крепится двумя клеммами.

Применяются для раздельного крепления рельсов (Р-50 и Р-65) к железобетонным шпалам. Для деревянных шпал узлы крепления КБ50 и КБ65 - не используются.

• Для деревянных шпал — применяются все три типа фиксации: неподвижная, раздельная и смешанная.

Д

Применяются в костыльном скреплении рельсов и шпал.

• Д-18 — элемент верхнего строения железнодорожного пути, предназначенный для крепления узкоколейных рельсов Р-18 к деревянным шпалам или брусу. Используется в стрелочных переводах и на участках с узкой колеёй.
• Д-24 — элемент железнодорожного скрепления, предназначенный для соединения узкоколейных рельсов Р-24 с деревянными шпалами или брусом. Обеспечивает наклон рельсовых нитей внутрь колеи и равномерное распределение нагрузки.
• Д-33 (34) — элемент костыльного скрепления для железнодорожных путей с уклоном рельсовых нитей. Предназначена для соединения рельсов типа Р-33 с деревянными шпалами при помощи путевых костылей.

• Д-43. Применяется для костыльного скрепления рельсов Р-43 на деревянных шпалах. Имеет два технологических отверстия 18х18 мм под костыль путевой 16х16х165 (для скрепления с деревянными шпалами), три отверстия 25х18 мм под костыль путевой 16х16х165 (для скрепления с рельсами Р-43). Вес одной штуки — 5,26 кг.
• Д-50. Применяется для костыльного скрепления рельсов Р-50 на деревянных шпалах. Имеет два отверстия 18х18 мм под костыль путевой 16х16х165 (для скрепления с деревянными шпалами), три отверстия 25х18 мм под костыль путевой 16х16х165 (для скрепления с рельсами Р-50). Вес одной штуки — 6,20 кг.

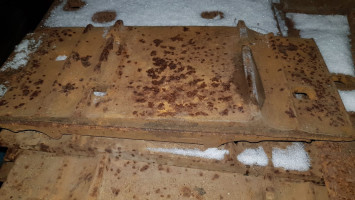

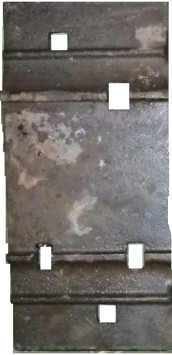

• Д-65. Применяется для скрепления рельсов Р-65 с деревянными шпалами костыльного скрепления. Имеет два отверстия 18х18 мм под костыль путевой 16х16х165 (для скрепления с деревянными шпалами), три отверстия 25х18 мм под костыль путевой 16х16х165 (для скрепления с рельсами Р-65). Вес одной штуки — 7,66 кг.

СД

Используются в особых элементах пути, например в стрелочных переводах. Например:

• СД-65 — часть промежуточного смешанного скрепления, применяется для соединения рельсов Р-65 с деревянными шпалами путевым костылём 16×16×165.
• СД-50 — применяется при укладке стрелочных переводов с рельсами Р-50 и на подкрановых путях, подкладка не имеет наклона и крепится путевыми костылями.

КД

Предназначены для раздельного скрепления рельсов и деревянных шпал. Например:

• КД-65 — обеспечивает наклон рельсовых нитей внутрь колеи, применяется для рельсов Р-65
• КД-50 — используется в составе клеммно-болтового скрепления рельсов Р-50 и деревянных шпал, часто применяется на участках пути с уклоном.

Для подкрановых путей — применяются в основном прижимная и упорная планки, накладки, болты, гайки и шайбы.

Однако существуют и другие способы крепления крановых рельс

Стоит понимать что в стандартной шпале будь то деревянная или железобетонная шпала -

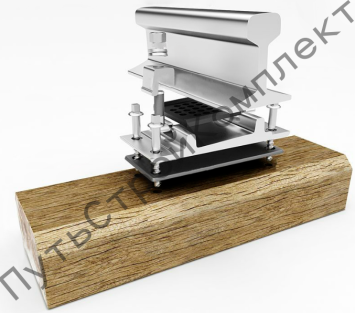

два одинаковых узла крепления (на 1 узел фиксируется 1 рельс). На данном примере приведен узел крепления КБ-65 на железобетонной шпале. Многие ошибочно думают, что в узел крепления входит сам рельс и шпала, кран балка или иное основание-это заблуждение. В понятие узла крепления входит непосредственно сам перечень крепежного элемента, что соединяет рельс и основание, на чем будет монтирован этот рельс. В данном случае в узел крепления КБ-65 будут входить следующие элементы крепления :

• подкладка КБ-65 - 1 штука;
• болт закладной М22х175 голый - 2 штуки;
• болт клеммный М22х75 голый - 2 штуки;
• гайка М22 - 2 штуки;
• шайба двухвитковая (диаметр 25) - 2 штуки;
• прокладка под подошву рельсов Р65 (типа ЦП-143) - 1 штука;
• скоба для изолирующей втулки КБ (шайба плоская) - 2 штуки;
• втулка изолирующая КБ (ЦП-142) - 2 штуки;
• прокладка под подкладку КБ-65 (ЦБ-328) - 1 штука;
• клемма ПК-65 - 2 штуки.
