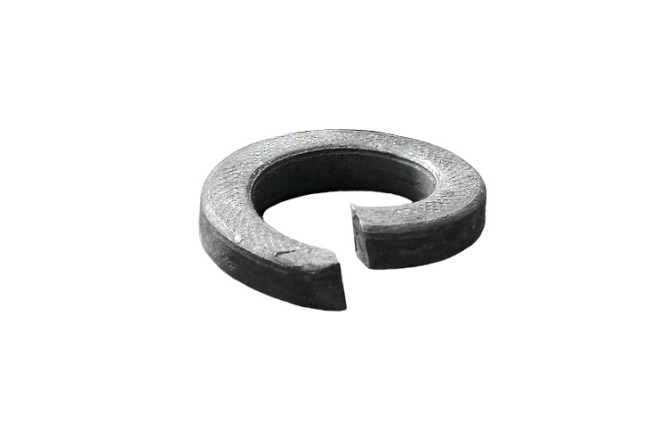

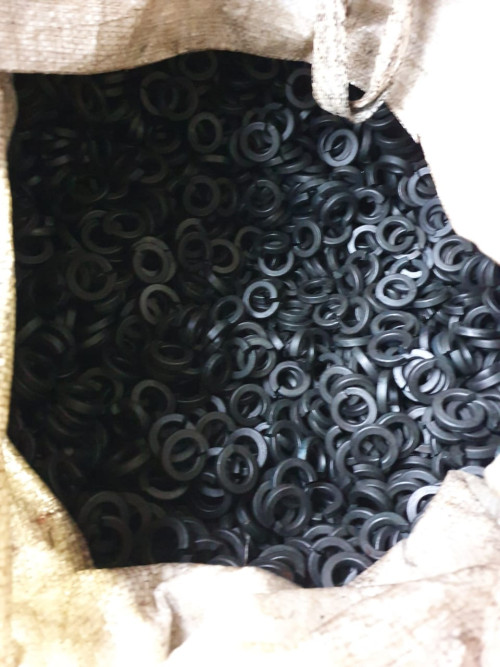

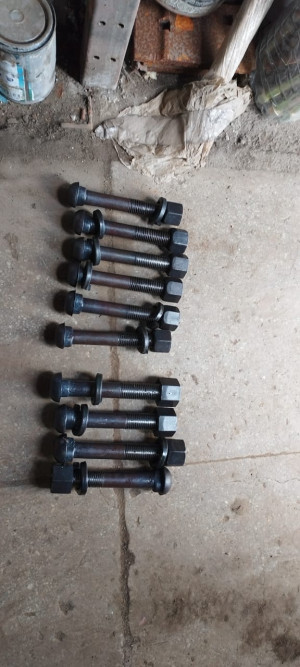

Шайба одновитковая пружинная М27 ГОСТ 19115-91 от ООО ПутьСтройКомплекта-это пружинная одновитковая шайба для рельсовых скреплений Р-65 под стыковой болт М27х160.
Назначение шайбы:
- увеличивает площадь опоры;
- снижает возможность повреждения поверхностей детали;
- предотвращает самоотвинчивание крепёжной детали.
Шайбы М27 ГОСТ 19115-91 способны выдерживать значительные нагрузки и температурные колебания.
Согласно ГОСТ 19115-91, пружинные шайбы изготовляются из проволоки по ГОСТ 11850 и из стали марок 65 Г, 60С2А или других марок стали с механическими свойствами не ниже, чем у стали марки 65 Г по ГОСТ 14959.
Если используется сталь марки 60С2А или другие стали, марка указывается в условном обозначении.
По требованию потребителя каждая шайба после термической обработки подвергается трёхкратному обжатию до плоского состояния.

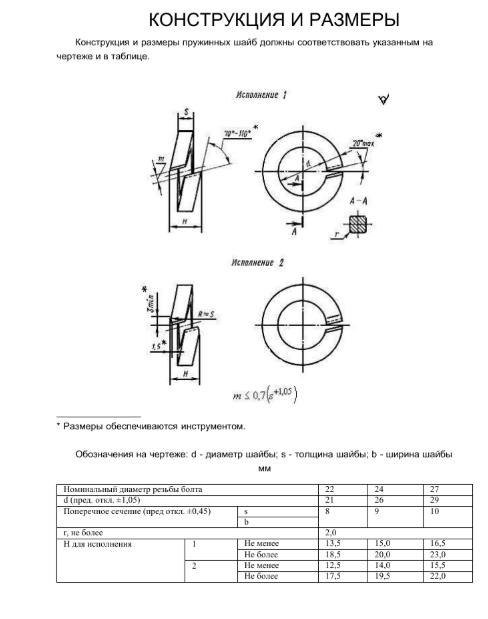

Конструкция и размеры шайб должны соответствовать указанным на чертеже и в таблице стандарта.
Обжатие пружинных шайб, согласно ГОСТ 21797–76, позволяет проверить пружинящие свойства изделий.
После трёхкратного обжатия и выдержки в сжатом состоянии не менее 24 часов высота шайбы не должна уменьшаться более чем на 1,8 мм. При этом на деталях не должно быть изломов и трещин.
Также обжатие используется для того, чтобы расходящиеся концы шайбы сошлись и образовалась плоская поверхность.
Таким образом, обжатие является частью процесса производства пружинных шайб и помогает убедиться в их качественных характеристиках.
Согласно ГОСТ 21797–76, для пружинных шайб используется трёхкратное обжатие усилием 49 кН до высоты 18 ± 0,5 мм.
Для испытания на длительный зажим применяют следующую методику:
- Шайбы надевают на ножку болта с диаметром резьбы, превышающим 16 мм, так, чтобы их отделяли друг от друга плоские шайбы.
- Всю конструкцию подвергают сжатию до уменьшения её высоты до отметки 18,7 ± 0,2 мм.
- В таком положении шайбы должны пребывать не меньше 24 часов.
- Допускается проводить испытание каждой шайбы отдельно.
Согласно ГОСТ 21797, для контроля качества пружинных шайб после обжатия используют следующие методы:
- Проверка размеров. Выполняется с применением универсальных измерительных приборов и калибров.
- Визуальный контроль внешнего вида. При этом не используются увеличительные приспособления.
- Проверка внешнего диаметра. Шайбы сжимают так, чтобы их высота составила 20 мм, при допуске ±1,0 мм.
- Проверка твёрдости. Перед измерением в месте проверки удаляют поверхностный слой на глубину от 0,2 мм.
- Испытание на длительный зажим. Шайбы, отделённые друг от друга плоскими шайбами, надевают на стержень болта диаметром не менее 16 мм и сжимают до высоты 18,7 ± 0,2 мм. В таком состоянии шайбы фиксируют и выдерживают не менее 24 часов.
После обжатия и контроля пружинных качеств на деталях не должно быть трещин и изломов.
Некоторые стандарты, регулирующие качество пружинных шайб:
ГОСТ 21797–2014 «Шайбы пружинные двухвитковые для железнодорожного пути. Технические условия». В стандарте, в частности, указано, что термообработанные шайбы должны иметь твёрдость 41,5–51,0 HRC, а наружный диаметр шайбы в сжатом состоянии не должен превышать 49,5 мм.
ГОСТ 6402-70 «Шайбы пружинные. Технические условия». Стандарт распространяется на пружинные шайбы для болтов, винтов и шпилек с диаметром резьбы от 2 до 48 мм. В числе требований:
- Стальные шайбы должны иметь твёрдость 41,5–49,5 HRC3 (HRC 40–48), бронзовые — не менее 90 HRB.
- На поверхности шайб не должно быть окалин, заусенцев, трещин и коррозии.
- Концы шайб должны иметь плоский срез, а кромка, образованная плоскостью среза и опорной поверхностью шайбы, — быть острой.
ГОСТ 17769-83 «Качество шайб стопорных пружинных». Стандарт устанавливает требования к приёмке и контролю качества, в том числе к внешнему виду, размерам, твёрдости, вязкости, упругости и покрытию шайб.
ГОСТ 19115-91 — государственный стандарт Союза ССР, который называется «Шайбы пружинные путевые. Технические условия».
Документ распространяется на одновитковые пружинные шайбы класса точности С, которые применяются в конструкциях верхнего строения пути железных дорог.
Некоторые требования стандарта:
- Пружинные шайбы должны изготовляться из проволоки по ГОСТ 11850, из стали марок 65 Г, 60С2А или других марок стали с механическими свойствами не ниже, чем у стали марки 65 Г по ГОСТ 14959.
- По требованию потребителя каждая шайба после термической обработки должна быть подвергнута трёхкратному обжатию до плоского состояния.
- При контрольной проверке пружинящих свойств после сжатия шайб до плоского состояния в течение 24 ч уменьшение размера Н не должно превышать 0,8 мм.
- Теоретическая масса шайб указана в приложении.
- Временная противокоррозионная защита, упаковка шайб и маркировка тары — по ГОСТ 18160.
Стандарт утверждён и введён в действие Постановлением Комитета стандартизации и метрологии СССР от 09.07.91 №1231, дата введения — 01.07.92.
Шайба М27 остаётся ключевым элементом в обеспечении безопасности и надёжности соединений в условиях повышенных нагрузок, что делает её незаменимой в железнодорожной инфраструктуре.
