Клемма анкерного рельсового скрепления (АРС) — это элемент железнодорожного пути, который служит для соединения рельсов и их подрельсового основания (шпал).
Устройство клеммы анкерного рельсового скрепления (АРС)

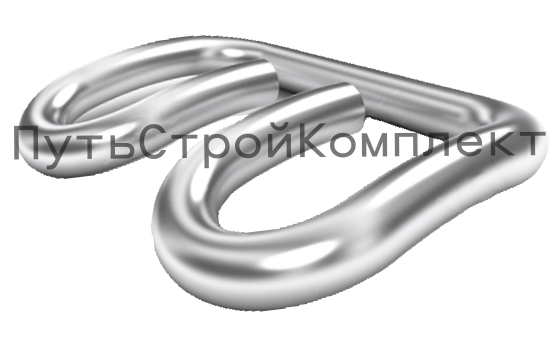

Клемма — В-образная пружинная прутковая. Прямолинейные концы (усы) имеют отгиб и размещены в анкерных головках между кронштейнами.
Материал: прутковая сталь диаметром 16–17 мм марки 60С2А или её модификаций (60С2ХА, 60С2ФХА).
Особенности клеммы анкерного рельсового скрепления (АРС)
- Клемма имеет защитное антикоррозионное покрытие.
- За счёт одностороннего отгиба концевых усов можно регулировать положение рельсовых нитей в вертикальном направлении.
Применение клеммы анкерного рельсового скрепления (АРС)
Клемма АРС-04.04.001-01 используется для соединения рельсов Р-65 и Р-75 с железобетонными шпалами. В комплект крепления на одну шпалу входит 4 клеммы АРС-04.04.001-01.
Принцип работы: клемма механически задвигается в закреплённый в шпале анкер, зацепляя его свободными концами, и касается рельса изогнутой частью, прижимая рельс к шпале.
Требования к клемме анкерного рельсового скрепления (АРС)
Клемма АРС-04.04.001-01 соответствует нормативам ТУ 3185-001-01115863-2004. Некоторые требования:
- На поверхность клеммы не должно быть рванин, закатов, плёнок, вмятин, забоин, насечки, трещин и нематаллических включений.
- На торцевых поверхностях клемм не должно быть расслоений и трещин, допускаются заусенцы высотой не более 1 мм.
- Участок клеммы, опирающийся на подошву рельса, должен быть прямолинейным, допускается выпуклость в сторону подошвы рельса в вертикальной плоскости не более 1 мм.
Где приобрести клемму анкерного рельсового скрепления (АРС)
Клемму АРС-04.04.001-01 можно купить в Москве, Московской области или с доставкой по всей России в следующих интернет-магазинах: в ООО ПутьСтройКомплекте https://prorels.ru/
Клеммы анкерного рельсового скрепления (АРС) могут быть изготовлены из различных материалов, включая сталь, чугун, алюминий и другие сплавы.
Также выделяют следующие типы клемм АРС в зависимости от конструкции пути и предполагаемых условий эксплуатации:
- Жёсткие. Отличаются максимально надёжной фиксацией, но из-за этого происходит механическое истирание поверхностей деталей там, где они контактируют.
- Упругие. К ним относятся пластинчатые (ЖБР, ЖБ) и прутковые (Пандрол-350, АРС, ЖБР-65). Здесь важна конструкция прижимного элемента. Он может быть плоским и продольным, и от этого зависит то, как распределяется нагрузка.
Размеры клемм АРС влияют на их применение, в частности, определяют рабочее усилие, с которым происходит прижатие рельсовой подошвы к шпалам.
Так, клеммы с разным диаметром обеспечивают различное усилие:
- при диаметре 16 мм — 2,2 т;
- при диаметре 17 мм — 2,64 т.
Кроме того, размеры клемм АРС могут зависеть от веса и типа рельсов, а также от типа железнодорожного пути.
Таким образом, выбор размеров клемм АРС важен для обеспечения оптимальных характеристик скрепления и соответствия требованиям конкретного участка пути.
ТУ 3185-001-01115863-2004 — технические условия для клеммы анкерного рельсового скрепления АРС-4.
Согласно этому документу, основные параметры и размеры клеммы указаны на чертежах АРС-04.04.001 и АРС-04.04.001-01
Информация о размерах одной из клемм АРС — КС голой, которая используется для крепления деталей стрелочных переводов. Её размеры (Д/Ш/В) — 63×60×40 мм.

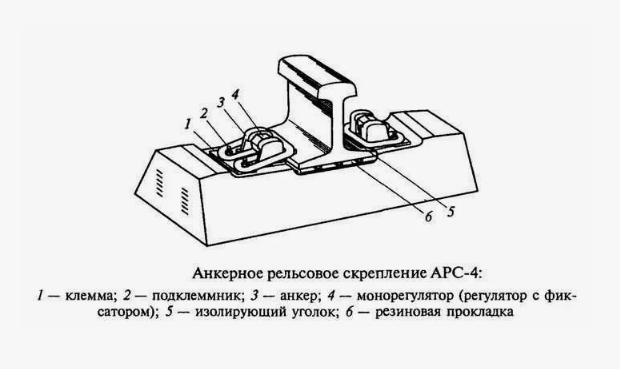

В состав узла анкерного рельсового скрепления (АРС) входит:
- В-образные пружинные прутковые. Имеют прямолинейные концы (усы), размещённые в анкерных головках между кронштейнами.

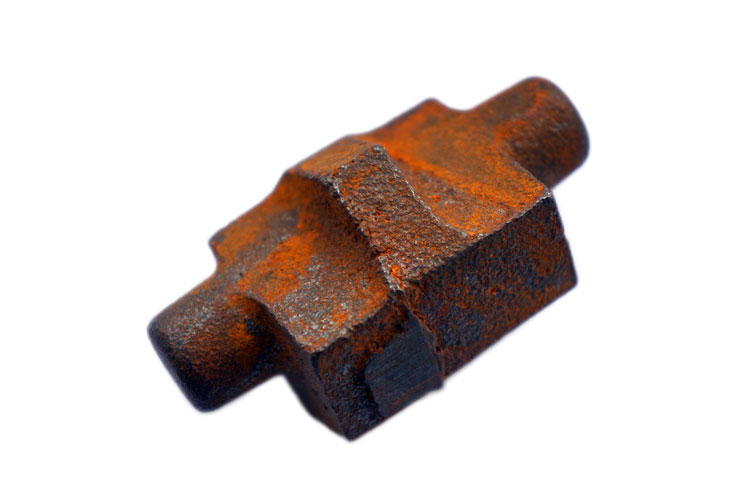

- Эксцентриковые монорегуляторы АРС. Обеспечивают необходимую величину прижатия пружинной клеммы к подошве рельса.

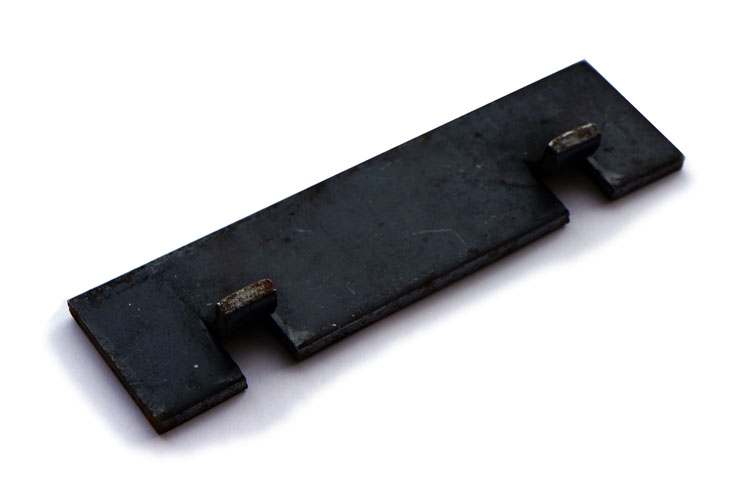

- Подклеммники АРС. Имеют ограничители перемещений относительно клеммы, возможен вариант замоноличивания подклеммника в шпалу на этапе изготовления шпал.

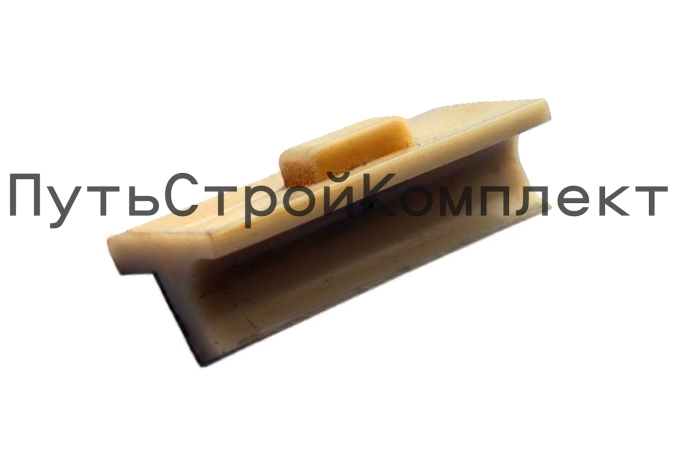

- Нарельсовые изолирующие уголки АРС. Имеют центрально расположенный выступ, который препятствует горизонтальному перемещению уголка по подошве рельса. Предназначены для электрической изоляции подошвы рельса от головок анкеров.

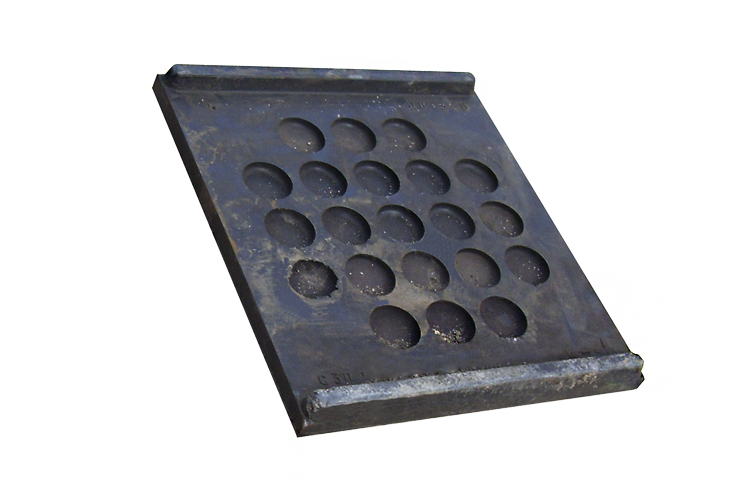

- Подрельсовые резиновые прокладки. Например, ЦП 204-АРС или ЦП 204М-АРС, толщина — 14 мм.

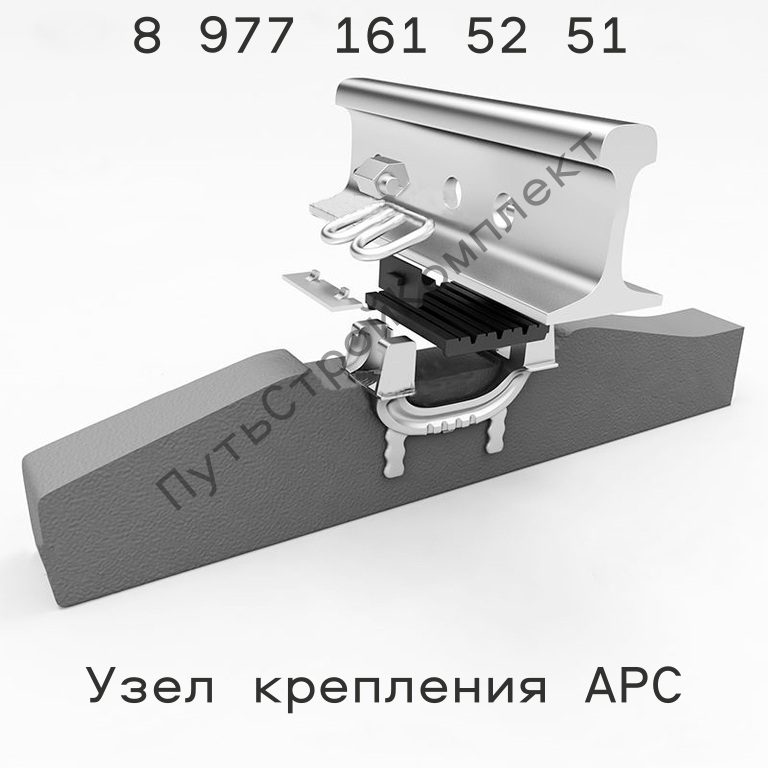

Узел крепления крепления АРС (анкерное рельсовое скрепление) для железнодорожного пути
Пошаговая инструкция
Некоторые этапы монтажа клеммы АРС:
- Укладка изолирующих уголков. Одна из полок уголка устанавливается вертикально между боковой гранью подошвы рельса и кронштейнами анкера, вторая ложится на подошву рельса сверху, а выступ уголка, фиксирующий его положение, укладывается между кронштейнами анкера.
- Раскладка подклеммников. Подклеммники размещаются снаружи анкера, вплотную к его кронштейнам.
- Укладка пружинных клемм. Закруглённые части (витки) клеммы располагаются на подклеммнике, огибая его отогнутые выступы, прямолинейный участок клеммы размещают на полке изолирующего уголка, а монтажные «усы» клеммы — между кронштейнами анкера (положение «вверх»).
- Установка монорегуляторов. Эксцентриковый монорегулятор устанавливается на монтажные «усы» клеммы таким образом, чтобы опорные участки осевых выступов вошли в крюкообразные проушины кронштейнов анкера, а треугольный выступ должен быть вставлен между монтажными «усами» клеммы. После этого монорегулятор поворачивается на вторую (монтажную) позицию гаечным ключом с удлинённой рукояткой.
Важно: при монтаже рекомендуется сверяться с документацией — чертёж делает инструкцию более наглядной.
Инструменты
Для монтажа клеммы АРС используют гаечный ключ с удлинённой рукояткой (размер ключа — 36 мм). Каждый из монорегуляторов в центральной (монтажной) части имеет правильный шестигранник, предназначенный для поворота эксцентрика ключом
При монтаже рельсового скрепления типа АРС рекомендуется сверяться с документацией, в частности с чертежом, который делает инструкцию более наглядной.
Также есть указание, что в зависимости от толщины регулировочной прокладки, положение клеммы и позиция монорегулятора должны соответствовать определённым значениям:
- до 5 мм — усы клеммы вверх, позиция монорегулятора — 3;
- 6–10 мм — усы клеммы вверх, позиция монорегулятора — 2;
- 11–15 мм — усы клеммы вниз, позиция монорегулятора — 4;
- 16–25 мм — усы клеммы вниз, позиция монорегулятора — 3.
Согласно методике испытаний рельсового скрепления АРС, раз в год (преимущественно весной, после оттаивания балласта) необходимо проводить детальную ревизию всех элементов в узлах скрепления АРС.
Также рекомендуется ежеквартально обследовать опытные участки с замерами основных параметров колеи.
При монтаже важно соблюдать меры безопасности и при отсутствии опыта лучше обратиться к специалисту ООО ПутьСтройКомплекта
