Рубка рельсовая (стрелочная) Р65 для СП2769 новая

Рубка рельсовая (стрелочная) Р65 для СП2769 новая 1/9 от ООО ПутьСтройКомплекта - короткий рельс Р65, выполненный (порезанный) из нового рельса Р65, укладываемый в местах, где не помещается рельс нормальней длины в стрелочном переводе СП2769.

Визуально это тот же самый рельс, просто немерной длинны, предназначенный для удобства монтажа в данном случаи Стрелочного перевода проекта 2769 на железнодорожный путь при новом строительстве или выполнении работ по ремонту (обслуживанию) жд путей.

Как правило рельсовые рубки применяют рельсовую рубку обычно на стрелочных переводах в связи с тем, что расстояние между стыком рамного рельса и крестовиной не кратно нормальной (мерной) длине рельсов, а также перед мостами небольших отверстий, когда необходимо избежать устройства стыка на мосту.

Купить рубки рельсы Р-65, Р50 ДТ (подвергнутые дифференцированному упрочнению по сечению рельса) 350ВС в

городе

Воронеж

возможно у Нас

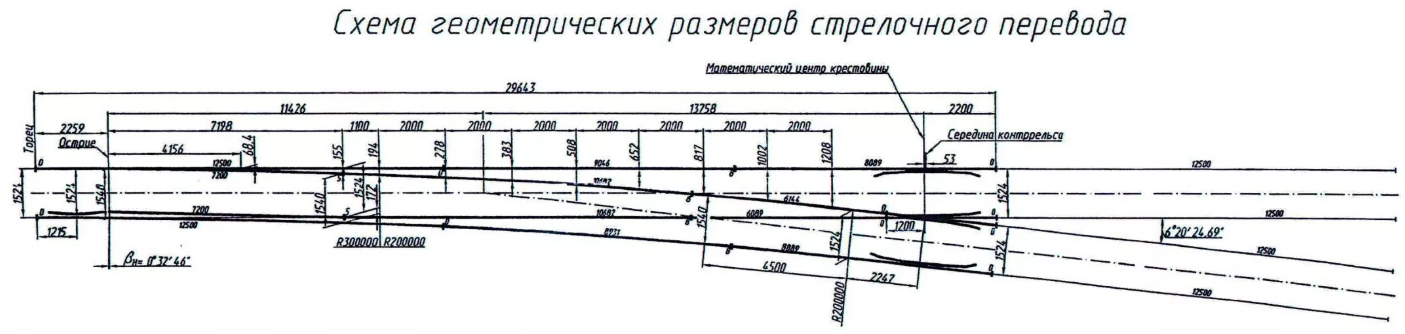

Состав стрелочного перевода Р-65 1/9 проекта 2769 (2215):

• Стрелка с двумя рамными рельсами и двумя остряками, которые позволяют подвижному составу менять направление движения как на прямом, так и на боковом пути следования.
• Крестовина, состоящая из двух усовиков, сердечника и желоба, которая отвечает за пересечение рельсовых головок гребнем колёс, с контррельсами, связанными с путевым рельсом.
• Соединительная часть.
• Переводные брусья из железобетона, на которые укладывается стрелочный перевод.

Элементы комплектации:

• прямой рамный рельс с кривым остряком — 1 шт.;
• кривой рамный рельс с прямым остряком — 1 шт.;
• усовик (рельс крестовины) с контррельсом — 2 шт.;

• рельсы длиной 799,4 см — 2 шт.; (рельсовая рубка)
• рельс длиной 602,7 см — 1 шт.; (рельсовая рубка)
• рельс длиной 737,3 см — 1 шт.; (рельсовая рубка)
• рельс длиной 743,3 см — 1 шт.; (рельсовая рубка)
• рельс длиной 591,2 см — 1 шт.; (рельсовая рубка)

• железнодорожная накладка 1Р65 — 20 шт.;
• набор железнодорожных подкладок к стрелочному переводу — 1 шт.;
• комплект деталей стрелочного перевода — 1 шт.;
• набор амортизационных прокладок — 2 шт..

На рельсовую рубку (элементы стрелочного перевода) действуют силовые нагрузки от подвижного состава. Эти нагрузки передаются через рельсы, элементы перевода (остряк, крестовина) и подкладки скреплений.

Виды нагрузок

Виды нагрузок, которые действуют на рельсовую рубку:

• Статическая колёсная нагрузка.
• Динамическая колёсная нагрузка — определяется как сумма статической колёсной нагрузки и динамической добавки. Величина динамической добавки зависит от скорости движения, величины взаимодействующих масс и характера возбуждающих факторов (неровностей на пути или колёсах).
• Ударные нагрузки — возникают при перекатывании колёсной пары на остряк (или в обратном направлении) из-за качения по различным кругам катания и износа колеса, остряков и рамных рельсов. Чем больше износ колеса и элементов стрелочного перевода, тем сильнее динамическое воздействие.

Особенность конструкции стрелочного перевода — несимметричное расположение мест приложения нагрузок:

• При движении поезда по одному пути перевода (прямому или боковому) нагрузки прилагаются на одной стороне бруса несимметрично по отношению к его середине.
• При движении поезда по другому пути перевода нагрузки прилагаются на другой стороне бруса тоже несимметрично по отношению к середине бруса.

Расчёт нагрузок, которые действуют на рельсовую рубку

Нагрузки на рельсовую рубку учитывают при проектировании стрелочного перевода. Некоторые особенности расчёта:

• Учёт распределяющей способности элементов. Например, рамный рельс распределяет колёсную нагрузку на несколько брусьев, а остряк стрелки передаёт нагрузку более сосредоточенно.
• Учёт динамической добавки. Величину динамической добавки определяют по экспериментальным данным, учитывая скорость движения и другие факторы (Для этого применяют эмпирические зависимости динамических прогибов рессорного подвешивания от скоростей движения. Также используют коэффициент динамических добавок от вертикальных колебаний надрессорного строения экипажа. Этот способ позволяет учитывать состояние пути и ходовых частей подвижного состава.)
• Учёт направления движения. В зоне стрелки нагрузки на концы бруса различны: для одного конца бруса в месте опирания на него подкладки рамного рельса нагрузка может быть принята такой же, как и нагрузка на шпалу, для другого — 0,8 динамической нагрузки колеса на рельс (из-за сосредоточенной передачи нагрузки остряком).
• Учёт перераспределения нагрузок. Например, для бокового пути в кривой нагрузки на разные концы бруса могут отличаться из-за перераспределения нагрузок на внутренний и наружный рельсы.

Для расчёта нагрузок на рельсовую рубку используют, например, следующие методы:

• Расчёт циклической прочности рельсов. Заключается в сопоставлении параметров внешней нагруженности рельсов и механических свойств, которые характеризуют способность рельсов сопротивляться внешнему воздействию при нагрузках, переменных во времени.
• Расчёт живучести рельсов. Проводится с учётом наличия усталостных трещин при недопущении полного хрупкого разрушения всего сечения. При таком расчёте определяют продолжительность развития усталостных трещин и их критическую величину.
• Определение эквивалентных нагрузок. Принимается максимальная вероятная нагрузка расчётного колеса и среднее значение нагрузок соседних колёс.

Нормативные требования

• ГОСТ Р 55050-2012 — национальный стандарт РФ, который устанавливает нормы допустимого воздействия железнодорожного подвижного состава на железнодорожный путь, включая стрелочные переводы. Например, допускаемые боковые силы, передаваемые от колеса на рельс: не более 100 кН для стрелочных переводов на деревянных брусьях, 120 кН — на железобетонных брусьях.
• ГОСТ 34759-2021 — стандарт, который устанавливает допустимые уровни показателей воздействия железнодорожного подвижного состава на железнодорожный путь и стрелочные переводы, включая параметры отступлений рельсовых нитей и износ элементов перевода.

При вставке рельсовой рубки необходимо обеспечивать величины зазоров, которые зависят от температуры рельса, зафиксированной во время излома. Например, для скоростей движения до 140 км/ч длина рельсовой рубки должна составлять 6 м, а для скоростей от 141 до 160 км/ч — 8 м

Рельсовые рубки, укладываемые в на основной ход (главный путь), должны быть не короче 4.5 метров.

Если есть возможность, рельсовые рубки можно сваривать длиной от 6 до 30 м.

Купить рубки рельсы Р-65, Р50 ДТ (подвергнутые дифференцированному упрочнению по сечению рельса) 350НН в
