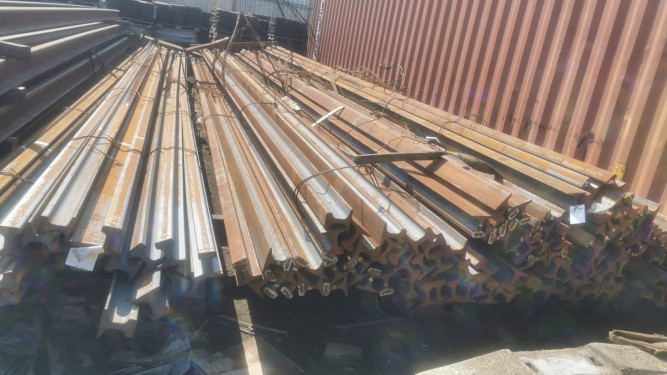

КР70 ГОСТ Р 53866-2010 в кг от ООО ПутьСтройКомплекта - это стальная двутавровая направляющая, которая укладывается параллельно друг другу и образует подкрановые пути для передвижения подъёмных кранов (башенных, козловых, мостовых) с высокой грузоподъёмностью. Его главная задача — равномерно распределять нагрузку от движущейся техники, предотвращая деформацию основания.
У нас в интернет магазине Вы сможете найти информацию о назначении, применении, способах монтажа, мерах безопасности, особенностях использования рельс подкрановых КР70, КР80, КР100, КР120, КР140
Некоторые характеристики рельса КР-70 по ГОСТ 53866:
- Тип: двутавровое сечение (форма «Н»), обеспечивающее устойчивость к вертикальным и горизонтальным нагрузкам.
- Материал: сталь с добавлением легирующих элементов (марганец, кремний), повышающих износостойкость.
- Вес 1 м: 46,1 кг.
- Длина: 11 метров
- Габариты сечения: высота — 120 мм, ширина головки — 70 мм, ширина основания — 120 мм.
Крановые рельсы КР70, как и другие типы рельсов, измеряются в килограммах за один погонный метр (кг/п.м). Это основной показатель, который используется для расчета веса партии, логистики и определения нагрузок на подкрановые конструкции.
Однако здесь есть важный нюанс, который может вызвать путаницу: существуют разные стандарты, указывающие разную массу для рельса КР70.
Расхождения в массе рельса КР70
В зависимости от того, по какому ГОСТу изготовлен рельс и из какого источника взяты данные, масса одного метра может указываться по-разному. Вот основные варианты, которые встречаются в технической литературе и каталогах поставщиков:
Как правильно измерять и рассчитывать
Несмотря на расхождения в справочных данных, на практике действуют следующие правила:
- Базовый показатель – масса 1 погонного метра. Для крановых рельсов, в отличие от железнодорожных (где цифра в названии часто совпадает с весом метра, как у Р65), вес не зашифрован в маркировке КР70. Его нужно смотреть в таблице ГОСТ или паспорте качества .
- Расчет общей массы производится по формуле:
Общий вес (кг) = Масса 1 погонного метра (кг/п.м) × Общая длина рельсов (п.м)
- Для калькуляции (закупки, транспортировки) обычно используют значение 46,1 кг/п.м, так как оно является базовым табличным . Однако, если вам нужна предельная точность (например, для проектного расчета нагрузок), необходимо запрашивать у поставщика паспорт качества на конкретную партию, где указан точный вес.
В большинстве технических расчетов и для определения веса на складе принято считать, что 1 метр кранового рельса КР70 весит 46,1 кг . Это означает, что в одной тонне таких рельсов будет примерно 21,7 метра .
Если вам нужно подготовить спецификацию для заказа или рассчитать нагрузку на крановую балку, вы можете уточнить, какой вес вам нужен — теоретический для общего расчета или фактический по сертификату.
ГОСТ Р 53866-2010 — национальный стандарт Российской Федерации, который устанавливает технические условия для рельсовых изделий, включая методы контроля качества, допустимые отклонения в размерах и правила маркировки и упаковки.
Основные геометрические параметры рельса КР70 по ГОСТ Р 53866-2010
Таблица 1 - Размеры поперечного сечения (в мм)
| Параметр | Обозначение | Значение |
|---|---|---|
| Ширина головки | b | 70,0 |
| Ширина головки (по другой плоскости) | b1 | 75,6 |
| Ширина подошвы | b2 | 120,0 |
| Толщина шейки | S | 21,0 |
| Параметр | S1 | 23,0 |
| Высота рельса | h | 120,0 |
| Высота головки | h1 | 28,0 |
| Высота | h2 | 24,0 |
| Высота | h3 | 37,45 |
| Высота | h4 | 9,00 |
| Радиус | R | 400,0 |
| Радиус | RA | 25,0 |
| Радиус | RБ | 25,0 |
| Радиус | r | 6 |
| Радиус | r1 | 6 |
| Радиус | r2 | 1,5 |
Таблица 2 - Справочные значения
Примечание по массе: В разных источниках приводятся расхождения. Согласно официальному тексту ГОСТ Р 53866-2010 на портале ГАРАНТ, масса 1 м рельса КР70 составляет 47,47 кг . Однако в коммерческих калькуляторах и справочных таблицах часто указывают 46,1 кг . Для точных расчетов рекомендуется использовать данные из паспорта качества конкретной партии.
Допуски по точности прокатки
Рельсы подразделяются на категории точности:
- Б - повышенная точность
- В - обычная точность
| Параметр | Обычная точность | Повышенная точность |
|---|---|---|
| По высоте (h) | ± 1,0 мм | ± 0,8 мм |
| По ширине головки (b) | + 1,0 мм | + 1,0 мм |
| По ширине подошвы (b2) | + 1,0 мм | + 1,0 мм |
| По длине | + 50 мм | + 50 мм |
Требования к материалу
Химический состав стали (марка 63)
| Элемент | Массовая доля, % |
|---|---|
| Углерод (C) | 0,53-0,73 |
| Марганец (Mn) | 0,6-1,0 |
| Кремний (Si) | 0,15-0,35 |
| Хром (Cr) | до 0,3 |
| Никель (Ni) | до 0,3 |
| Медь (Cu) | до 0,3 |
| Мышьяк (As) | до 0,08 |
| Сера (S) | до 0,05 |
| Фосфор (P) | до 0,05 |
| Азот (N) | не более 0,008 |
Стандарт распространяется на крановые рельсы типов КР70, КР80, КР100, КР120 и КР140, предназначенные для путей грузоподъёмных кранов.
