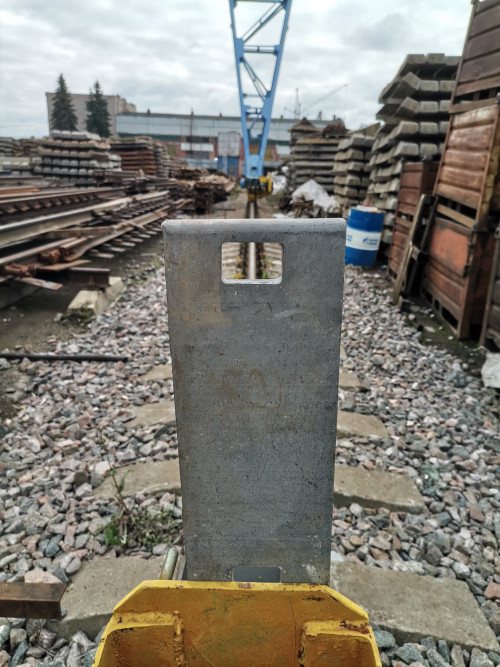

Подкладка раздельного крепления железнодорожного пути КБЛ-50

Подкладка КБЛ-50 (КБ-50 литая) от ООО ПутьСтройКомплекта— это металлическая деталь, которая используется в железнодорожном строительстве для скрепления железобетонных шпал и рельсов типа Р-50. Она является частью раздельного рельсового скрепления и обеспечивает надёжную фиксацию рельсов на шпалах, а также равномерное распределение нагрузки от подвижного состава.

Подкладка КБЛ-50 предназначена для:

• обеспечения устойчивого положения рельса с заданным углом наклона внутрь колеи;
• снижения динамических и вибрационных нагрузок на шпалу;
• равномерного распределения усилий от подвижного состава на основание пути.

Используется:

• в конструкциях железнодорожного пути при укладке раздельного скрепления на железобетонные шпалы Ш-1 для рельсов Р-50;
• на железных дорогах общего и промышленного назначения, в том числе на подъездных путях промышленных предприятий;
• при строительстве и ремонте трамвайных путей;
• в составе стрелочных переводов для фиксации боковых рельсов;
• на участках пути с бетонным основанием.

Рассчитана на эксплуатацию во всех климатических зонах.

Особенности

• Изготавливается без термоупрочнения.
• Обеспечивает большую площадь передачи давления от рельса на опору и объединяет все прикрепители при работе на сдвиг.
• Устойчивость к температурным перепадам и агрессивным внешним условиям.

Основные характеристики

• Материал. Изготавливается из стали (например, марок Ст3кп, Ст3сп, Ст3пс, Ст4кп, Ст4сп, Ст4пс) или ковкого чугуна (ГОСТ 1215-79), а также из стали марок 30Л, 35Л (ГОСТ 977), однако именно тут это литая сталь (бывает еще штампованная)
• Габариты. Длина — 370 мм, ширина — 140 мм, высота — 47,5 мм.
• Масса КБЛ-50. Около 6,85 кг.
• Отверстия. Два технологических отверстия под закладной болт М22×175 (для скрепления с железобетонной шпалой) и реборды под клеммный болт М22×75 (для скрепления с рельсами Р-50).
• Угол наклона рельса. 1:20.
• Тип крепления. Клеммно-болтовое.
• Температурный диапазон эксплуатации. От −60 °C до +60 °C.
• Назначенный ресурс. Не менее 1500 млн т брутто пропущенного груза.

Монтаж

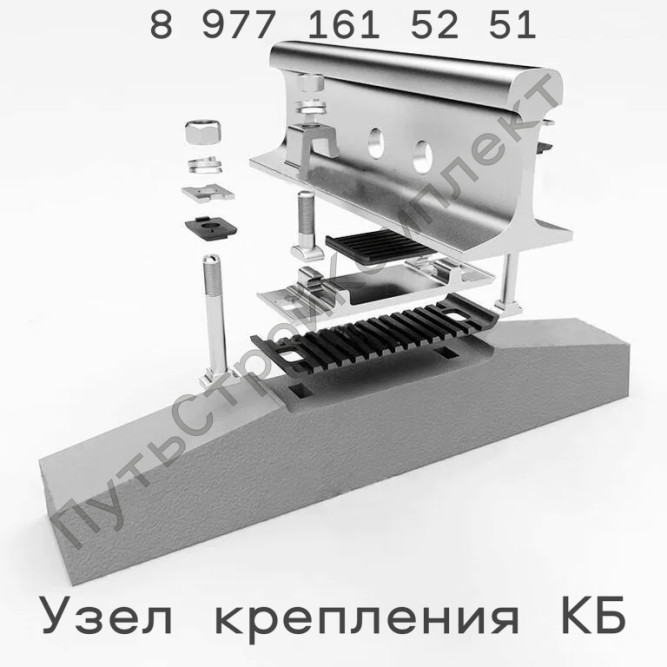

Для монтажа подкладки КБЛ-50 и скрепления рельсов с подкладкой используются закладные и клеммные болты, а также жёсткие клеммы. Рельс к подкладке прижимают клеммами, которые надевают на клеммные болты. Их фигурные головки заводят в пазы реборд подкладок.

Литая железнодорожная подкладка КБЛ-50 (КБ-50 литая) изготавливается с использованием технологии литья, которая позволяет получить деталь сложной геометрической формы с высокой точностью. Один из распространённых методов — литьё по газифицируемым моделям (ЛГМ).

Технология литья по газифицируемым моделям (ЛГМ)

ЛГМ — метод, при котором модель детали создаётся из пенополистирола. При заливке расплавленным металлом модель газифицируется (испаряется), а металл занимает её место, точно повторяя форму.

Этапы производства:

1. Изготовление модели. Пенополистирол мелких фракций (0,3–0,9 мм) подвспенивают на паровой ванне и просушивают. Затем задувают в металлические пресс-формы, которые помещают в автоклав для спекания гранул. После охлаждения извлекают готовые модели.
2. Сборка и окраска моделей. Если деталь сложная, модель может состоять из нескольких частей, которые склеивают или припаивают. Затем блоки моделей окрашивают в один слой специальным противопригарным покрытием (окунанием в ванну или обливом для сложных конфигураций).
3. Формовка. Модели помещают в специальные опоки и засыпают кварцевым песком. Виброуплотнение обеспечивает равномерное заполнение всех полостей.
4. Вакуумирование формы. Поверх формы укладывают полиэтиленовую плёнку, подключают опоки к вакуумной системе. Это придаёт формовочному песку необходимую прочность.
5. Заливка металла. Расплавленный металл заливают в полистирольные стояки. Горячий металл газифицирует полистирол и занимает его место.
6. Охлаждение отливок. Залитые блоки остывают в песке от 5 минут до нескольких часов в зависимости от толщины отливки и технических условий.
7. Отрезка и очистка деталей. Отливки отрезают от литниковой системы и очищают от остатков антипригарного покрытия.

Особенности

• Метод ЛГМ позволяет сократить производственный цикл и снизить себестоимость продукции за счёт отсутствия стержневой оснастки.
• Отливки получаются с высокой точностью (чистота поверхности соответствует 8–9 классу по ГОСТ).
• Технология считается экологичной, так как не предполагает образования токсичных отходов.

Если требуется термообработка, её проводят после литья для повышения прочности и гибкости изделия.

Для производства могут использоваться и другие методы литья, например, в песчано-глинистые формы или с применением холоднотвердеющих смесей. Выбор технологии зависит от требований к детали, объёма производства и других факторов.

Купить подкладку КБЛ-50 (КБ-50 литая) от ООО ПутьСтройКомплекта возможно у нас в городе

Рыбинск

Отличия литого и штампованного производства подробно — по ключевым параметрам.

1. Суть технологического процесса

• Литьё: расплавленный металл заливают в форму, где он остывает и затвердевает. Это процесс жидкофазного формообразования.
• Штамповка: твёрдый металл деформируют под давлением с помощью пресса и штампа. Это механическая деформация без плавления.

2. Сложность геометрии деталей

• Литьё позволяет создавать:
  • сложные трёхмерные формы;
  • внутренние полости и каналы;
  • тонкие стенки;
  • рёбра жёсткости, бобышки;
  • детали с переменной толщиной стенок.
• Штамповка подходит для:
  • плоских или слегка изогнутых деталей;
  • изделий с постоянной толщиной стенки;
  • простых пространственных форм (вытяжкой или гибкой);
  • деталей, которые можно получить из листа/полосы.

3. Структура и свойства материала

• Литые детали:
  • крупнозернистая структура;
  • изотропные свойства (одинаковые во всех направлениях);
  • возможны дефекты: пористость, раковины, неоднородность;
  • прочность и ударная вязкость обычно ниже, чем у штампованных.
• Штампованные детали:
  • уплотнённая волокнистая структура за счёт пластической деформации;
  • анизотропия свойств (прочность выше в направлении деформации);
  • повышенная износостойкость и усталостная прочность;
  • могут возникать внутренние напряжения, требующие термообработки.

4. Точность и качество поверхности

• Литьё:
  • меньшая точность размеров (зависит от метода);
  • более грубая поверхность;
  • часто требуется дополнительная механическая обработка.
• Штамповка:
  • высокая точность и повторяемость размеров;
  • хорошее качество поверхности;
  • минимальные допуски, меньше последующей обработки.

5. Расход материала и отходы

• Литьё:
  • возможны значительные литниковые системы и прибыли;
  • часть металла уходит в отходы;
  • но можно использовать лом и вторичное сырьё.
• Штамповка:
  • минимальный расход материала;
  • отходы — только вырубки между деталями;
  • высокий коэффициент использования металла.

6. Производительность и серийность

• Литьё:
  • длительный цикл подготовки (изготовление форм);
  • экономически выгодно для средних и крупных серий;
  • оптимально для крупногабаритных деталей.
• Штамповка:
  • быстрая смена циклов после изготовления штампа;
  • высокая производительность;
  • идеальна для массового выпуска однотипных деталей.

7. Оснастка и оборудование

• Литьё:
  • формы могут быть одноразовыми (песчаные) или многоразовыми (кокили, пресс‑формы);
  • требуется плавильное оборудование.
• Штамповка:
  • штампы высокой точности и прочности;
  • мощные прессы (гидравлические, механические);
  • оснастка дорогая, но окупается при больших партиях.

8. Экономические факторы

• Литьё:
  • высокие затраты на подготовку производства;
  • низкая себестоимость при крупных партиях или сложной геометрии;
  • подходит для уникальных и крупногабаритных изделий.
• Штамповка:
  • значительные вложения в штампы;
  • низкая стоимость единицы при массовом производстве;
  • невыгодна для малых серий из‑за стоимости оснастки.

9. Области применения

• Литьё: корпуса двигателей, турбин, насосов, станины станков, сложные элементы машиностроения, авиации, энергетики.
• Штамповка: кузовные детали автомобилей, корпуса бытовой техники, крепёж, пластины, кронштейны, строительные элементы.

Предприятия-изготовители производят железнодорожные подкладки. На каждой подкладочной полосе должен быть выкатан товарный знак или условное обозначение предприятия-изготовителя.
