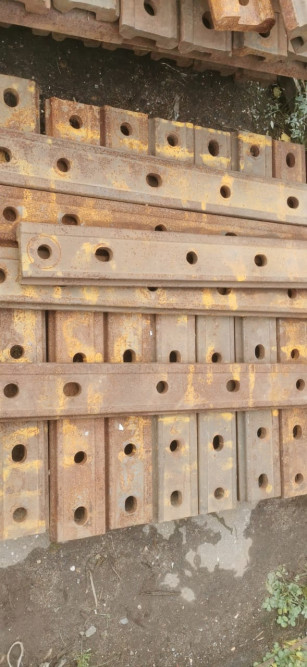

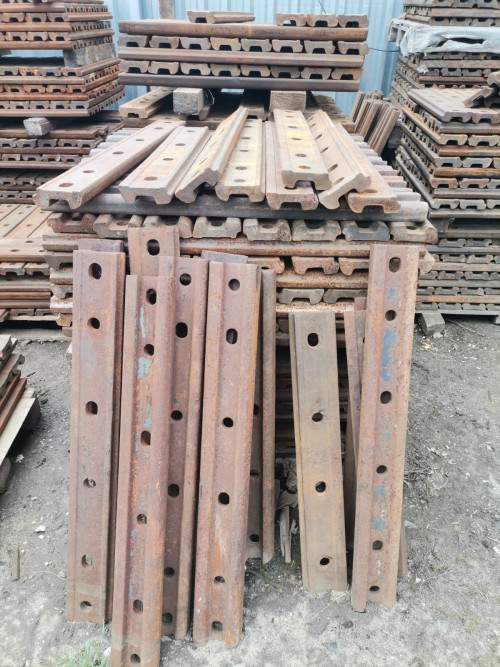

Накладка стыковая железнодорожная 1Р-65 бу (с/г) в комплекте (узел крепления рельс Р65)

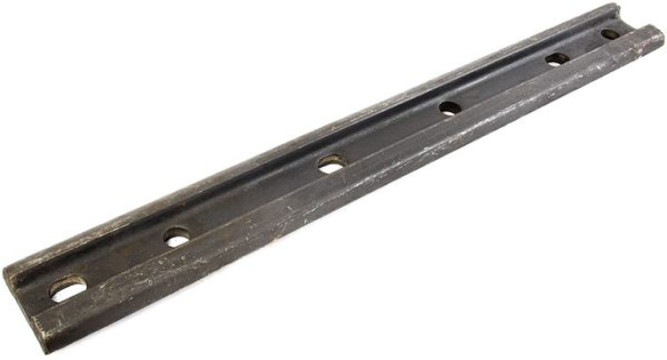

Накладка стыковая 1Р-65 — элемент, который соединяет при помощи болтов концы рельсов между собой. Предназначена для скрепления шейки рельса Р 65 с помощью накладки 1Р-65 и стыковых болтов М27х160 с внутренней и внешней стороны.

Накладка стыковая железнодорожная 1Р-65 бу (с/г) в комплекте (узел крепления рельс Р65) от ООО ПутьСтройКомплекта - это набор железнодорожного крепежа (болтовое (стыковое) скрепление) состоящее из двух стальных накладок 1Р-65, ранее уже монтированных на жд путях, однако которые после демонтажа сохранили свои свойства и состояние, позволяющие использовать их по назначению повторно с 6 (шестью) болтовыми (технологическими) отверстиями в каждой и 6 (шестью) новых путевых болтов в сборе М27х160 (Б+Ш+Г) ГОСТ 11530-2014.

Основные характеристики:

• Габариты: 1000 мм (длина) × 130 мм (ширина) × 45,5 мм (высота).
• Отверстия: 3 отверстия диаметром 30 мм и 3 отверстия размером 40×30 мм для крепления стыковыми болтами М27×160.
• Масса узла в сборе : по теории 67 кг.
• Количество узлов на 1 км пути при укладке РШП 12.5 м: 160 комплектов.
• Количество комплектов по теории в 1 тонне: 15 комплектов.

Особенности узла  крепления рельс Р65 накладкой стыковой 1Р-65:

• Накладки жд стыковые 1Р-65 с постоянным по длине поперечным сечением, что обеспечивает плотное прилегание рабочих граней к рельсу. В накладках 1Р65 — шесть болтовых отверстия.
• Болты к накладкам имеют головку симметричной формы. Чётное число болтов позволяет использовать снаружи и внутри колеи одинаковые накладки. Головки болтов располагают поочерёдно в одну и другую сторону.
• На каждый болт подгайку М27 надевают пружинную шайбу М27 .
• Болты М27х160 в стыках располагаются гайками в разные стороны через один болт.

Важно: для нормальной работы стыка накладки должны иметь достаточную длину — при проходе колеса через стык силы, направленные на отрыв головки от шейки рельса, больше при короткой накладке, чем при длинной.

Чтобы правильно установить накладку 1Р-65 бу (с/г), нужно выполнить следующие шаги:

1. Убедиться, что два конца рельса, которые нужно соединить, чистые и не имеют мусора или ржавчины.
2. Расположить две направляющие вплотную друг к другу, при этом нужно убедиться, что они правильно выровнены.
3. Надеть накладку 1Р-65 бу (с/г) на оба конца рельса так, чтобы она расположилась по центру и закрыла стык между двумя рельсами.
4. Вставить болты-рымбы (болты накладок) в отверстия для болтов на накладке и концах рельса.
5. Убедиться, что болты затянуты равномерно и не слишком сильно, что может привести к повреждению накладки или рельса.
6. Проверить соединение на наличие зазоров или несоосности между рельсами.
7. При необходимости отрегулировать затяжку болтов, чтобы обеспечить плотное и надёжное соединение.

Некоторые особенности установки накладки 1Р-65, которые следует учитывать:

• Чередование круглых и овальных отверстий в накладке. Это нужно для попеременного применения болтов гайками наружу или внутрь колеи.
• Важность качественной смазки внутренней поверхности накладок. При этом смазка не должна попасть на поверхность головки рельса.
• Необходимость замены обеих накладок, независимо от того, какая из них в стыке имеет дефект.

Для проверки качества крепления рельсов используют различные методы, например:

• Контроль усилия монтажного прижатия рельса к шпале (подкладке). Проводят на испытательной машине с усилием разрыва. К головке рельса прикладывают вертикальное усилие специальным захватом до отрыва подошвы рельса от прокладки.
• Определение параметров жёсткости рельсового скрепления. Проводят не менее чем на трёх узлах рельсовых скреплений. Для этого используют гидравлическую установку (пресс), которая обеспечивает вертикальное и горизонтальное поперечное нагружение на фрагмент рельса.
• Проверка стыковых и промежуточных скреплений. Проводят методом простукивания: глухой звук свидетельствует о наличии трещин или ослаблении крепления.
• Неразрушающий контроль. Выполняют по всей длине рельсов, чтобы своевременно выявить дефекты, указанные в технической документации. Для этого используют акустический, магнитный, оптический и/или вихретоковый виды контроля.

Порядок проведения проверки качества крепления рельсов описан в ГОСТ 32698-2014 «Скрепление рельсовое промежуточное железнодорожного пути. Требования безопасности и методы контроля».

Заказ, оплата и доставка накладки стыковой железнодорожной 1Р-65 бу (с/г) в комплекте (узел крепления рельс Р65):

У нас на сайте представлены предложения о продаже узла крепления рельс р65 с помощью накладок 1Р-65, в том числе б/у, от различных компаний в России. Мы предлагает рельсовые комплектующие, в том числе накладки 1Р-65 (бу и новые) , с возможностью доставки по России и СНГ., возможен самовывоз.
