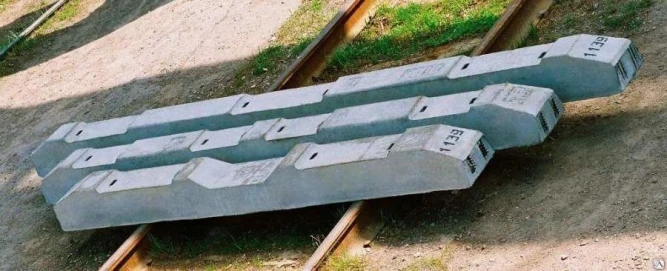

Комплект железобетонного бруса Р65 1/9 (проект 2769, 2215) от ООО ПутьСтройКосплект — это набор железобетонных брусьев для устройства стрелочных переводов с рельсами типа Р65. Комплект такого железобетонного бруса Р-65 1/9 предназначен для устройства стрелочных переводов, обеспечивающих перевод подвижного состава между путями. Он соответствует требованиям ГОСТ и ОСТ, включая ОСТ 32.134-99, и взаимозаменяем с переводами проекта 2215. Комплект обеспечивает долговечность и безопасность эксплуатации, минимизируя риски смещения рельсов и элементов перевода. При укладке требуется точное соблюдение геометрических параметров.
Полный комплект железобетонного бруса Р65 1/9 (проект 2769, 2215) включает в себя 97 железобетонных шпал (брусьев).
Такие брусья применяются на ширококолейных железных дорогах с железобетонными шпалами, в том числе при обустройстве стрелок на бесстыковых высоконагруженных магистральных путях.
Класс бетона по прочности, используемый при производстве комплекта железобетонного бруса Р65 1/9 - В40
Марка бетона по морозостойкости комплекта железобетонного бруса Р65 1/9 - F1 200
Отпускная прочность бетона комплекта железобетонного бруса Р65 1/9 - 59.7 МПа
Нормативная документация для комплекта железобетонного бруса Р65 1/9 - ГОСТ 32942, ОСТ 32.134, РЧ 2005-05 (92-03)
Брусья стрелочных переводов проекта 2769 (2215) изготавливают из тяжёлого бетона
Процесс изготовления железобетонных шпал (брусьев) осуществляется в специальных цехах. Для этого используют формы, внутри которых изначально формируют арматурный каркас.
Некоторые технологии изготовления железобетонных шпал (брусьев):
- Линейный тип производства. Формы установлены друг за другом в виде конвейера. Возле торцевой части форм расположены устройства для формирования предварительного напряжения арматуры.
- Карусельный тип производства с задержкой снятия формы. Формы в количестве до шести единиц вращаются посредством специальных механизмов, и изделия извлекают после того, как они набирают высокую прочность.
- Снятие формы с последующим напряжением. Формы размещают в специальных шаблонах, при помощи которых определяется положение арматуры. После формирования каркаса производят заливку раствора и его уплотнение. В ходе затвердения материала в изделия вводят под давлением стальные стержни. Через заданный промежуток времени шпалы извлекают из форм и шаблонов.
- Демонтаж с предварительным напряжением. Техника производства в точности повторяет предыдущий метод, за исключением того, что вместо стальных стержней используют рамы.
На заключительном этапе производства шпалы (брусья) подвергаются выходному контролю. Изделия осматривают на предмет отсутствия повреждений, проверяют на прочность, а также соответствие габаритным размерам и заданным техническим характеристикам. После этого заполняется документация в виде паспорта на каждую партию.
Требования к железобетонным брусьям для укладки Р-65 указаны в ОСТ 32.134-99. Некоторые из них:
- Материал: тяжёлый бетон класса прочности на сжатие В40 по ГОСТ 26633.
- Передаточная прочность бетона: не менее 34,2 МПа (349 кгс/см²).
- Морозостойкость бетона: не менее F200.
- Арматура: стальная проволока периодического профиля по ГОСТ 7348 или ТУ 14-4-1681-91 диаметром 3 мм, в количестве 48 штук. Подвергается предварительному натяжению с силой 390 кН (40 тс).
- Отклонения от прямолинейности профиля подрельсовых площадок: по ширине площадки — 1 мм, по длине площадки размером до 500 мм — 1 мм, размером от 501 до 1000 мм — 2 мм.
- Крепление рельсов: для крепления рельсов к брусьям должны применяться седловидные закладные шайбы, забетонированные в теле брусьев. Применение сферических закладных шайб допускается только по согласованию с заказчиком.

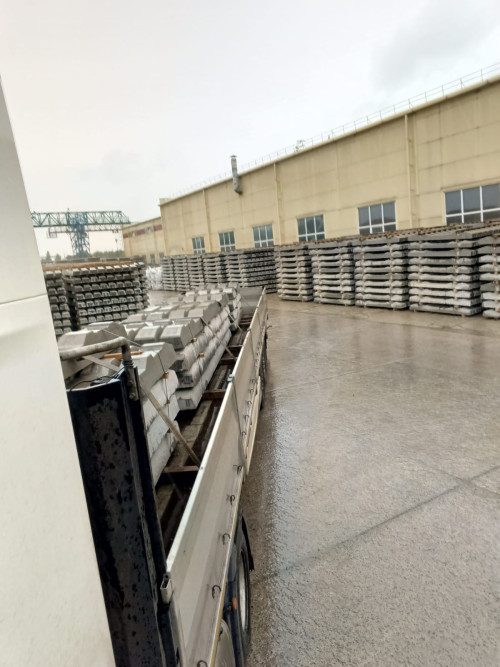

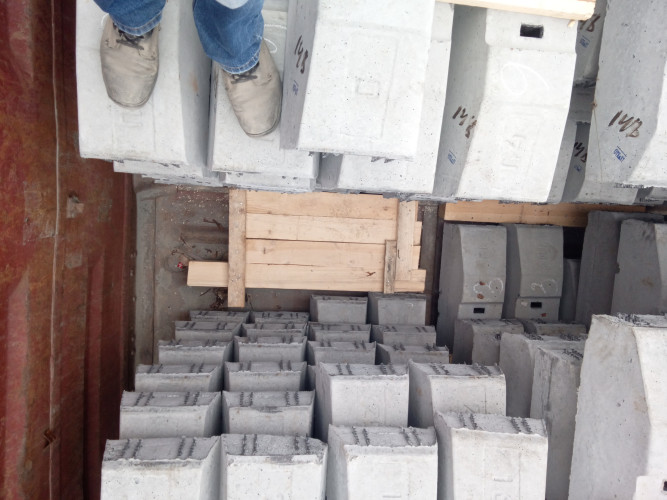

- Хранение и транспортировка: брусья хранят и транспортируют в рабочем положении (подошвой вниз). Штабели собирают на деревянных подкладках сечением 150 ммх200 мм или на некондиционных брусьях.
Входной контроль железобетонных шпал (брусьев) проводится в рамках выходного контроля на производстве.
В ходе испытаний выявляют недостатки и дефекты изделий. Шпалы проверяют на:
- трещиностойкость;
- изгиб;
- сжатие;
- морозостойкость;
- качество железобетонных поверхностей.
Для проверки используют высокоточное измерительное оборудование.
По результатам контроля на каждую партию шпал (брусьев) оформляют паспорт, в котором указывают прочность, однородность и габариты изделий.

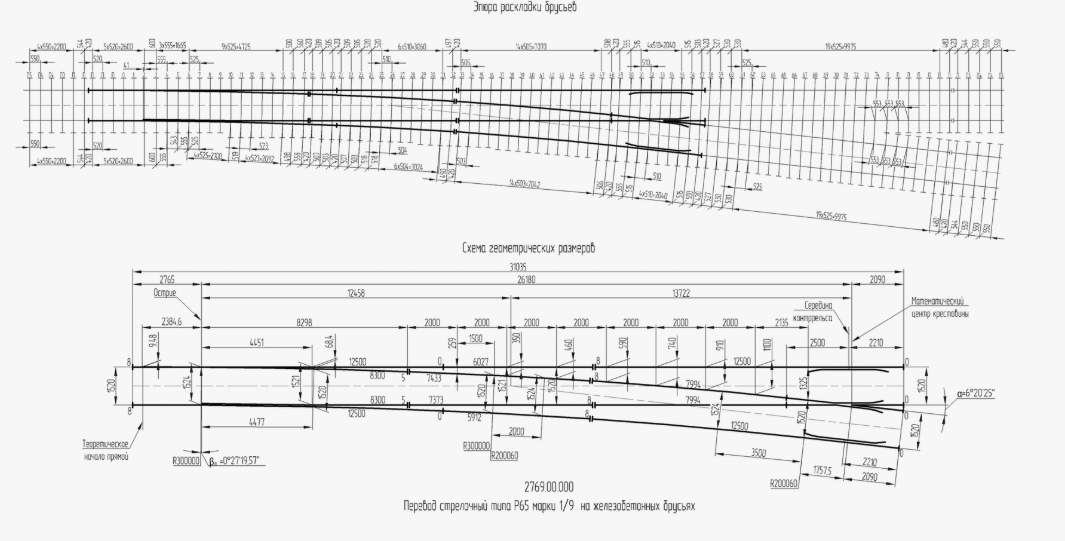

Раскладка стрелочного перевода в комплекте с железобетонным брусом Р65 1/9 (проект 2769, 2215)
Для монтажа рекомендуется обратиться к специалистам, которые учитывают все нюансы и соблюдают необходимые нормы.
