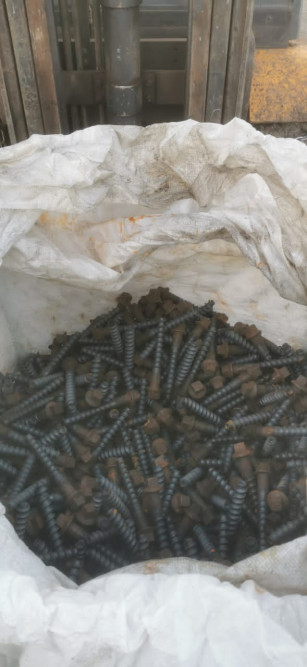

Шуруп путевой М24х170 новый от ООО ПутьСтройКомплект —металлический крепёжный элемент, который используется в железнодорожном строительстве для крепления рельсов к деревянным шпалам.
Назначение — обеспечить качественное и надёжное прижатие рельсов к шпалам, а также повысить степень сопротивляемости смещению рельс в продольных направлениях. Кроме того, шуруп предотвращает угон пути. Таким образом, его основная функция — обеспечить безопасность движения подвижных составов по железнодорожному полотну.
Некоторые характеристики:

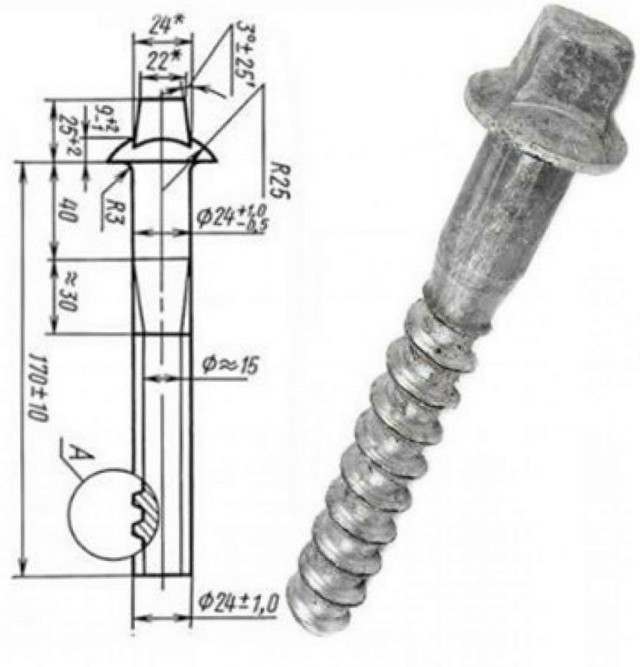

- Длина: стандартная — 170 мм, с допуском +/- 10 мм.
- Материал: изготавливаются из стальных заготовок марок Ст3, Ст20, Ст10кп и Ст20кп.
- Покрытие: изначально не наносится, но на изделия второго и третьего вариантов исполнения возможно нанесение цинкового покрытия толщиной от 9 до 18 мкм.
- Класс точности: C.
- На поверхности: не допускаются трещины и расслоения.
- Маркировка: на торец головки шурупа как правило наносится маркировка предприятия.
Применение: шурупы используются для скрепления подкладок типа КД-65, КД-50 с деревянными шпалами или брусьями.
Недостатки, которые недопустимы в путевом шурупе М24х170:
- Пережжённые участки, расслоения, трещины.
- Риски и раковины различной глубины, в зависимости от исполнения: при 1-м исполнении — более 0,5 мм, при 2-м — 0,3 мм.
- Изогнутость стержня. Она не должна превышать 1 мм при 1-м варианте и 0,5 мм — при 2-м.
- Притупление рёбер головки, при котором диагональ квадратной формы будет выведена за рамки предельных показателей.
- Наличие лунки от 10 мм в концевой части.
- Смещение осей друг относительно друга на величину более 1 мм.
- Швы или ступеньки от разъёма/сдвига матриц, превышающие 0,5/0,3 мм соответственно.
- Вмятины, заусенцы, забоины, наплывы от 1 мм при 1-м исполнении и от 0,5 мм — при 2-м.
- Выкрашивания резьбовых нитей и рванины, если они выходят за рамки установленных допусков по наружному диаметру или в общем длиннее половины витка.
При этом шуруп не считается бракованным, если у него есть следующие дефекты:
- плены, появившиеся на головке по итогу заштамповки заусенцев;
- скруглённые вершины у нарезного соединения;
- уменьшенная на 2 нити высота профиля;
- заусенцы менее 0,5 мм, возникшие после безоблойной штамповки.
Преимущества путевого шурупа М24х170:
- Высокая фиксирующая способность. Шуруп фиксирует рельсы в два раза лучше, чем рельсовые костыли.
- Сопротивление выдергиванию. Оно обусловлено длиной винтовой нарезки и плотностью соединения шурупа и дерева. Например, сопротивление к вырыванию из шпал из сосны составляет порядка 3200 килограмм, из бука — 7300 килограмм.
- Возможность использования в разных климатических условиях. Шурупы могут выдерживать критические температуры.
- Способность выдерживать нагрузки. Шурупы способны переносить как стандартные, так и повышенные нагрузки на всю рельсовую систему или её отдельные элементы.
Производство путевых шурупов включает два этапа:
- Формирование головки и основы (болванки). Происходит на станке, похожем на гвоздильный аппарат.
- Создание резьбы. Её наносит специальный автомат.
Узлы крепление на шурупе м24х170 используются в:
-узел на металлической железнодорожной подкладке КД-65
- узел на металлической железнодорожной подкладке КД-50
-узел на металлической железнодорожной подкладке СК-65
- узел на металлической железнодорожной подкладке СК-50
Нет четкого понимания когда начали использоваться путевые шурупы в сфере жд.
Самые первые деревянные рельсы крепились к деревянным шпалам с помощью колышков, которые вставлялись в отверстия в рельсах, или с помощью гвоздей.
Есть упоминание о патенте на изобретение крепления рельсов к железобетонным шпалам, опубликованном в 1949 году (SU 75080 A1). В описании описан поворотный болт с прямоугольной головкой, обойма для этого болта, заливаемая в тело шпалы, и пластинка, регулирующая расстояние между головками рельсов.
В настоящее время действует ГОСТ 809-71 или ГОСТ 809-2020 на путевые шурупы, в том числе с размером М24х170.
ГОСТ 809-71 — межгосударственный стандарт, который устанавливает технические условия на путевые шурупы.
ГОСТ 809-71 «Шурупы путевые. Технические условия» заменён ГОСТ 809-2014. Документ распространялся на путевые шурупы класса точности С, которые применялись в конструкциях рельсовых скреплений, соединений и пересечений железнодорожного пути. ГОСТ 809-71 был утверждён и введён в действие с 1 января 1972 года, срок действия — до 1 марта 2015 года.
ГОСТ 809-2020 — стандарт, который называется «Шурупы путевые. Общие технические условия». В нём, в частности, указано, что по согласованию между предприятием-изготовителем и владельцем инфраструктуры железнодорожного транспорта (заказчиком) допускается изготовление шурупов с изменённым размером длины в пределах от 140 до 250 мм.
ГОСТ 809-2020 разработан взамен ГОСТ 809-2014. Основная цель пересмотра стандарта — уточнить требования к конструкции и размерам путевых шурупов для повышения безопасности и срока службы состоящих из них промежуточных рельсовых скреплений. В ГОСТ 809-2020 внесены требования для обеспечения безопасности высокоскоростных пассажирских перевозок, а также требования к конструкции и размерам данного вида продукции, характеристики материалов и климатическое исполнение. Документ содержит подробное описание правил приёмки и методов контроля путевых шурупов, требования к их маркировке и упаковке, а также условия транспортирования, хранения и гарантии изготовителя. ГОСТ 809-2020 введён в действие в качестве национального стандарта Российской Федерации с 1 марта 2021 года.
