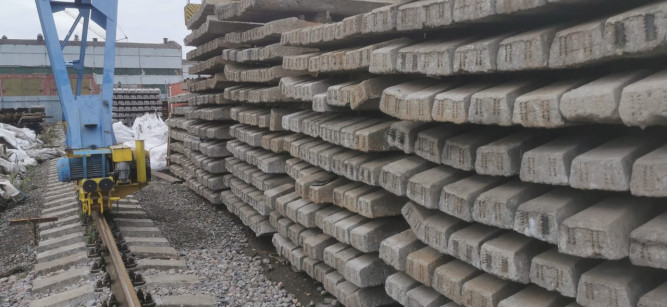

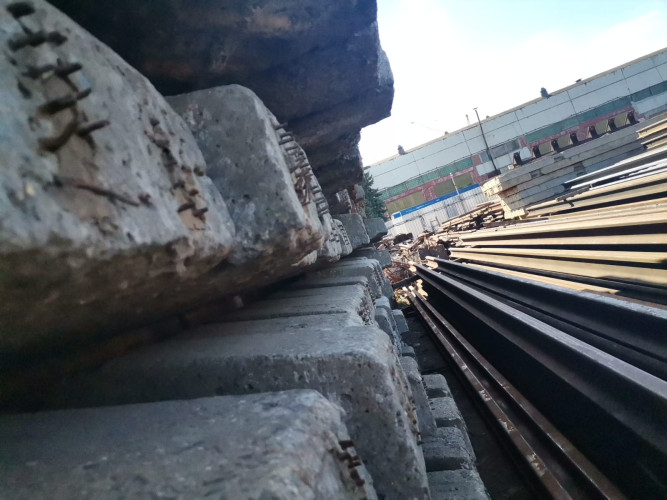

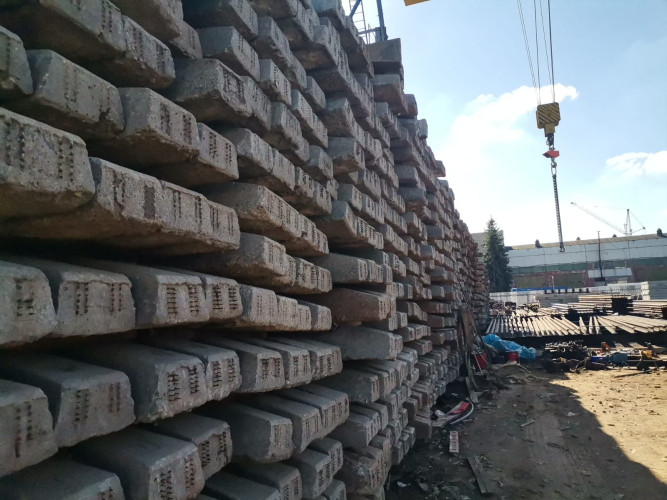

Шпала железобетонная б/у голая или в сборе от ПутьСтройКомплекта— это бывший в употреблении элемент железнодорожного пути, который сохранил свою прочность и функциональность.
Такие шпалы пригодны для повторного использования, так как не имеют выраженных повреждений, которые способны вызвать потерю полезных качеств.
Некоторые сферы применения б/у железобетонных шпал:
- вторичная укладка на подъездные пути или малоиспользуемые пути;
- создание фундаментов для частных домов;
- использование в качестве основания для заборов.
Использование б/у железобетонных шпал позволяет снизить затраты на восстановление инфраструктуры без потери эксплуатационных характеристик.
В современной железнодорожной инфраструктуре железобетонные шпалы занимают лидирующие позиции, обеспечивая прочность и долговечность путевого хозяйства.
Описание и назначение ж/б шпал

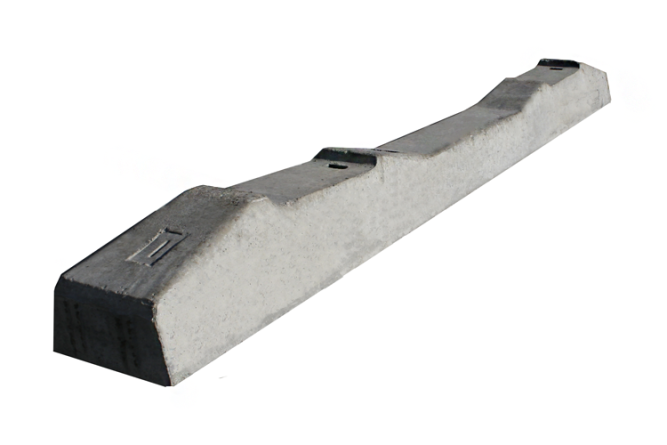

Шпала представляет собой цельнолитое железобетонное изделие переменного сечения с парой технологических площадок с отверстиями для крепления рельсов. Благодаря изготовлению из тяжёлого бетона и высокой трещиноустойчивости, шпала прекрасно держит ударные нагрузки и равномерно распределяет.
Их применение распространено на самых разных участках. Шпалы из железобетона устанавливаются на:
Магистральных участках, где курсируют поезда с высокой скоростью и интенсивностью;
Станционных путях, где происходит маневрирование составов;
Путях общего пользования, обеспечивающих доступность железнодорожного транспорта;
Вспомогательных линиях, использующихся для различных технических нужд;
Подъездных путях, соединяющих промышленные предприятия с общей сетью;
Тупиковых путях, служащих для отстоя вагонов.
Железобетонные шпалы скрепляются с рельсами, создавая монолитную конструкцию. Они опираются на балластный слой, принимая на себя нагрузку рельсов и распределяя по всей площади. Помимо этого, шпалы обеспечивают геометрическую стабильность железнодорожного полотна, удерживая рельсы на заданном расстоянии.
Габариты железобетонных шпал, в том числе б/у.
Для челночных, мостовых и анкерных шпал стандартные размеры следующие:
- длина — 2700 мм;
- ширина — 300 мм;
- высота — 230 мм.
Купить шпалы железнодорожные 2-й сорт — возможны небольшие отклонения по размерам и трещиностойкости. Подходят для вспомогательных и малонагруженных путей (подъездные пути предприятий, тупики и т. д.) возможно у нас в городе
Волгоград
Для полушпальных оснований размеры такие:
- длина — 1340 мм;
- ширина — 300 мм;
- высота — 230 мм.
Например, размеры б/у железобетонной шпалы Ш-1-1 с комплектом скрепления КБ-65 в сборе — 2700х300х230 мм.
Вес железобетонных шпал зависит от их типа:
- Ш-1 (новая или б/у) — 250 кг;
- Шс-арс (анкерная) — 259 кг;
- Ш-арс-м (мостовая) — 269 кг;
- Ш-арс-ч (челночная) — 288 кг;
- Пшп-310 (полушпальное основание) — 177 кг.
Срок службы железобетонных шпал составляет 50–60 лет после укладки в железнодорожное полотно при условии соблюдения технологического обслуживания согласно инструкции.
Технология укладки железобетонных шпал, в том числе б/у. Один из вариантов — этапы раздельной укладки:
- Контроль правильности формирования подушки. От состояния подушки зависит уровень возможного проседания пути в ходе эксплуатации.
- Разбивка оси земляного полотна с шагом 25 м.
- Завоз и выгрузка материалов на минимальном расстоянии от места работы.
- Размещение шпал в порядке, соответствующем схеме.
- Укладка в рабочее положение с помощью шпалоукладчика. Автоматизация сокращает сроки работы и повышает точность монтажа.
- Сборка звена, скрепление рельс и шпал. Для этого используют гидравлические домкраты и рихтовщики.
- Подбивка и уплотнение основания, выравнивание железнодорожного полотна при помощи электрошпалоподбойки.
Чтобы определить пригодность б/у железобетонных шпал для повторного использования, проводят оценку технического состояния с применением измерительных инструментов.
Некоторые критерии годности:
- Отсутствие продольных или поперечных трещин в бетоне. Беспорядочно расположенные тонкие усадочные трещины во внимание не принимают. При обнаружении трещин шпалу бракуют и направляют на утилизацию.
- Отсутствие околов бетона на кромках подрельсовых площадок и на прочих кромках шпалы установленной глубины и ширины.
- Отсутствие дефектов в отверстиях для закладных болтов, приводящих к его прокручиванию.
- Величина вогнутости подрельсовой площадки. Определяют после снятия подкладки и изношенной нашпальной прокладки, измеряя зазор между поверхностью площадки и ребром приложенной к ней линейки.
- Отсутствие разрушения и деформации дюбеля. Проверяют, ввертывая шуруп рукой на 2/3 его длины. Если шуруп не ввертывается от руки или при вывертывании на шурупе остаются остатки разрушенного дюбеля, шпалу бракуют.
- Отсутствие деформации, сколов и разрушения головки анкера.
Также важно обратить внимание на документацию на шпалы. Иногда для б/у конструкций нет никаких документов, нет гарантий, и неизвестно, где и при каких нагрузках они были в использовании.
Рекомендуется покупать б/у шпалы только у проверенных поставщиков и внимательно рассматривать предлагаемую партию, в идеале — с реальными фотографиями.
Перед укладкой шпал необходимо обследовать земляное полотно и оздоровить обнаруженные больные места (пучины, просадки и другие).
Нормы укладки железобетонных шпал. Некоторые из них:
- Толщина балласта под шпалой (без учёта песчаной подушки) устанавливается управлениями железных дорог на основании действующих норм в зависимости от осевых нагрузок, грузонапряжённости и скоростей движения, принятых на указанном участке. По оси рельса толщина должна быть не менее 300 мм, а на малодеятельных станционных путях — не менее 200 мм.
- Железобетонные шпалы не должны ложиться средней частью на уплотнённый балласт. Для этого между их подошвой в средней части и спланированной поверхностью балластного слоя следует обеспечивать зазор высотой 4–5 см и длиной не более чем по 25–30 см в обе стороны от оси колеи.
- Укладку рельсошпальной решётки рекомендуется производить машинным способом звеньями длиной до 12,5–25 м, предварительно собираемыми на монтажных площадках.
- При сборке звеньев контролируют ширину рельсовой колеи, затяжку элементов рельсовых скреплений, электрическое сопротивление каждого звена (для участков с автоблокировкой и электротягой).
- После укладки рельсошпальной решётки и выправки положения рельсов по ширине колеи и уровню шпальные ящики следует заполнить балластом до уровня верха средней части шпалы, а балласт за торцами шпал уплотнить машинами.
Наша компания предлагает б/у шпалы с сертификатами. Есть свой автопарк и техника.Компания предлагает б/у железобетонные шпалы с доставкой по Москве и Московской области а так же по территории России. Наша компания реализует материалы для укладки подкрановых и железнодорожных путей, в том числе шпалы. Предлагает как новые, так и б/у материалы, годные к укладке в пути не общего пользования. У нас на сайте есть объявления о продаже б/у шпал с возможностью самовывоза
