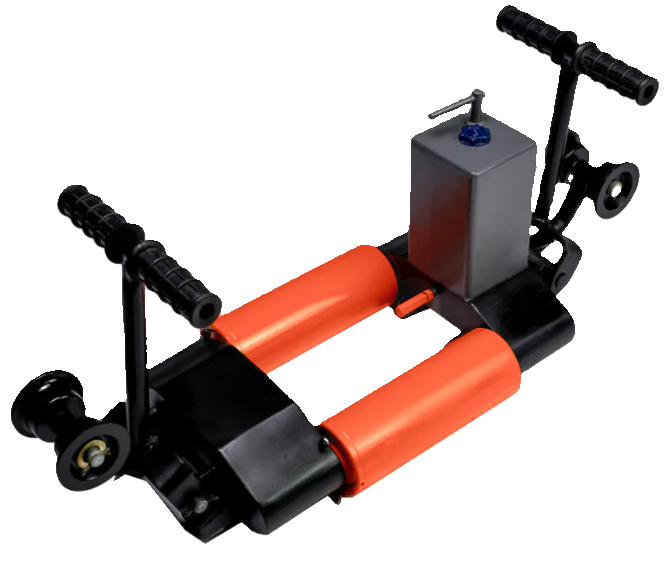

Гидравлический разгонщик Р-25 от ООО ПутьСтройКомплекта — железнодорожный инструмент для продольного перемещения рельсов и плетей с целью восстановления зазоров на стыках. Используется при строительстве и поддержании нормального состояния железнодорожных путей, работает с разными типами рельсов.
Особенности разгонщика Р-25:
- Конструкция: два корпуса с клиньями, масляный бачок, гидроцилиндры, плунжерные насосы и спускные клапаны.
- Очистка рабочей жидкости: для очистки используются специальный магнит и фильтр.
- Защита от перегрузки: есть предохранительный клапан, который срабатывает при превышении номинального усилия раздвигания рельсов.
- Аварийный клапан: предназначен для срочного снятия инструмента с железнодорожного пути при возникновении внештатной ситуации.
- Откидные ролики: облегчают перемещение по рельсам.
При изготовлении гидравлического разгонщика Р-25 используют современные технологии металлообработки.
Для обработки универсального автономного гидравлического узла применяют многофункциональные станки Multiplex 6100Y, Integrex 200 и Variaxis 630-5X
Плунжерная пара, важнейшая часть любого гидравлического узла, шлифуется на станках Studer.
Лёгкий вес разгонщика при высоком развиваемом усилии достигается за счёт применения алюминия при изготовлении бачка, а также оптимальной конструкции тяжёлых корпусов.
Принцип работы гидравлического разгонщика Р-25 основан на передаче распорного усилия, создаваемого в гидроцилиндре, на клиново-зажимные устройства, которые закрепляются на торцах соседних рельсов.
Регулировка стыковых зазоров происходит в следующем порядке:
- Предварительный осмотр путевого участка. При обнаружении проблемы разгонщик закрепляют над стыком рельсовой нити так, чтобы стыковой зазор оказался между клинозажимными устройствами.
- Отвод рукояток приводов в разные стороны. После этого устройство своими корпусами опустится до уровня головки рельса.
- Поршень спускного клапана приводят в действие путём вращения вокруг своей оси.
- При движении рукояток ручного насоса рабочая жидкость из резервуара впрыскивается в камеры цилиндра распорного блока. За счёт этого создаётся давление и происходит перемещение штоков на нужную величину.
- Производится расклинка клинозажимных устройств.
- Устанавливаются ролики для транспортировки в исходное положение и перемещается инструмент на следующий участок.
Внутри гидроцилиндров размещены возвратные пружины, которые при сбросе давления в гидросистеме открыванием перепускного клапана обеспечивают возврат штоков гидроцилиндров в исходное положение.
Преимущества гидравлических разгонщиков:
- Высокая точность и контролируемость процесса. Гидравлическая система позволяет регулировать силу и скорость приложения, что помогает достичь оптимального натяжения и избежать перекосов или повреждений при монтаже.
- Высокая производительность и экономия времени. Автоматизированный процесс монтажа позволяет быстро и эффективно закрепить фланцевые соединения, что сокращает время простоя и повышает эффективность работы.
- Безопасность. Разгонщики оснащены специальными механизмами защиты, которые предотвращают перегрузку и возможные аварии.
- Компактность и мобильность. Это облегчает транспортировку и применение в труднодоступных местах.
- Надёжность и долговечность. Инструмент выполнен из высокопрочной стали, устойчивой к механическим нагрузкам.
- Работа в любых климатических условиях. Разгонщики адаптированы к экстремальным температурам.
Возможные недостатки гидравлических разгонщиков, в частности инструментов китайского производства:
- Низкое качество материалов. Важные рабочие компоненты изготовлены из низкокачественной стали, которая не прошла специальную обработку (закалку).
- Низкая износостойкость. Это связано с отсутствием подшипника в месте передачи усилия с винта на распорный клин.
- Низкий уровень надёжности. Это происходит из-за экономии на толщине металла важных компонентов.
- Невозможность купить запчасти или найти сервисный центр при необходимости ремонта.
- Использование обычного ключа-трещотки. Таким ключом невозможно регулировать усилие, что часто становится причиной быстрого выхода из строя оборудования.
Для гидравлического разгонщика Р-25 выделяют несколько видов технического обслуживания (ТО):
- Ежесменное. Проводится в начале и в конце каждой рабочей смены. Включает очистку от пыли, грязи, механических частиц и горюче-смазочных материалов, внешний осмотр на выявление визуальных повреждений деталей, трещин в сварочных швах и других неисправностей.
- Сезонное. Проводится дважды в год.
- Годовое. Рекомендуется проводить в специализированных сервисных центрах, оснащённых необходимым испытательным оборудованием.
Рекомендации по обслуживанию:
- После заливки масла нужно удалить воздух из гидросистемы путём прокачки масла (у разгонщика Р-25, например, троекратной) и опробования на холостом ходу.
- Один раз в неделю рекомендуется проверять герметичность гидросистемы при наибольшем рабочем давлении, исправляя недостатки.
- Не реже одного раза в месяц следует осуществлять смазку всех осей, подшипников, направляющих пазов клиньев и других кинематических пар скольжения и качения.
- Текущий ремонт проводится по мере необходимости в течение всего срока службы, его выполняют в мастерских путевого предприятия.
- Более сложный капитальный ремонт рекомендуется проводить в сервисных центрах или на предприятии-изготовителе.
Последовательность операций разборки и сборки указана в инструкции по эксплуатации (паспорте) разгонщика и в другой заводской документации.
Признаки, которые указывают на необходимость ремонта гидравлического разгонщика:
- Утечка масла из бачка. Нужно подтянуть элементы всех соединений и устранить причины подтекания.
- Неполный возврат инструмента в исходное положение.
- Клинья (зажимы) проскальзывают, не зажимая рельс. Возможно, произошла поломка клиньев (зажимов).
- Недостаточный уровень масла. Нужно долить масло в инструмент.
- Засорение клапанов. Следует устранить засорение, промыть клапаны и продуть гидросистему сжатым воздухом.
- Повреждение или износ уплотнительных колец, манжеты или прокладки. Нужно заменить повреждённые или изношенные детали.
- Потеря упругости возвратных пружин. Можно заменить пружины или произвести их повторную термообработку в сжатом состоянии.
- Загрязнение или замасливание рабочих поверхностей клиньев (зажимов). Нужно очистить рабочие поверхности и зубья клиньев
Чтобы предотвратить утечку масла из гидравлического разгонщика, в частности модели Р-25, в конструкции предусмотрены кольца, которые устраняют течь масла через резьбовое соединение и предотвращают попадание грязи в цилиндры.
Также в устройстве есть предохранительный клапан, который срабатывает при давлении в гидросистеме, превышающем давление настройки клапана.
Кроме того, для срочного снятия инструмента с железнодорожного пути при возникновении внештатной ситуации предусмотрен аварийный клапан. Для более точного соблюдения рекомендаций по эксплуатации и обслуживанию разгонщика рекомендуется обратиться к инструкции по использованию или обратиться к специалисту.
Правильный выбор и использование ручного путевого инструмента позволяет обеспечить безопасность и надёжность движения поездов, поддерживать путь в исправном состоянии и снижать затраты на его обслуживание.
