Подкладка КДЛ‑65 от ПутьСтройКомплекта — элемент верхнего строения железнодорожного пути, металлическая деталь в конструкции железной дороги. Представляет собой пластину из углеродистой стали с отверстиями и выступами (ребордами). Если простыми словами, то это «переходник» из стали между рельсом Р‑65 и деревянной шпалой. Она крепко держит рельс, защищает шпалу от разрушения, помогает поездам безопасно проходить повороты и уклоны. Без таких подкладок железная дорога не смогла бы выдерживать многотонные составы и долгие годы эксплуатации.

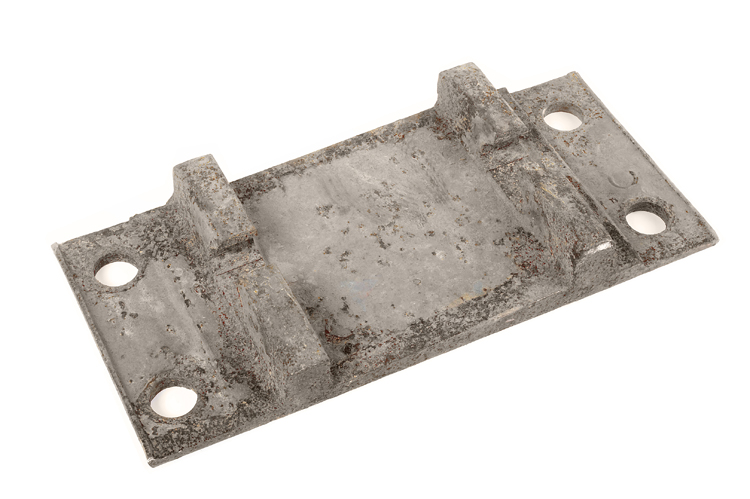

Конструкция:
- 4 отверстия под путевой шуруп М24×170 (для крепления к деревянной шпале);
- реборды (выступы) под клеммный болт М22×75 (для фиксации рельса Р‑65).
Подкладка выполняет сразу несколько важных задач в железнодорожном пути:
- Прочно фиксирует рельс на шпале. Подкладка служит промежуточным элементом между рельсом и деревянной шпалой. Она надёжно соединяет их с помощью болтов и шурупов, не давая смещаться при движении поездов.
- Равномерно распределяет нагрузку. Когда тяжёлый поезд проезжает, вес состава давит на рельс. Подкладка передаёт эту нагрузку на шпалы и дальше — на балласт (щебень), не позволяя рельсу «провалиться» или деформировать шпалу.
- Обеспечивает правильный наклон рельсов. Подкладка помогает установить рельсы с небольшим наклоном внутрь колеи (так называемый «подуклон»). Это нужно для устойчивости поезда и снижения износа колёс и рельсов.
- Работает на сложных участках. Особенно важна на:
- кривых (поворотах) пути;
- участках с уклонами;
- местах, где путь не идеально ровный.
- Повышает долговечность пути. Благодаря подкладке давление распределяется правильно, а вибрации и удары смягчаются (часто под неё кладут резиновую прокладку‑амортизатор). В результате рельсы и шпалы меньше изнашиваются, и путь служит дольше.
Купить подкладку железнодорожную КДЛ65 возможно у нас в городе
Краснодар
Расшифровка обозначения
- КД — тип скрепления: клеммно‑болтовое, для раздельного скрепления рельсов и деревянных шпал.
- Л — метод изготовления: литьё.
- 65 — совместимость с рельсами типа Р‑65.
Технические характеристики
| Параметр | Значение |
|---|---|
| Тип рельса | Р‑65 |
| Основание | Деревянная шпала |
| Тип скрепления | Клеммно‑болтовое |
| Материал | Ковкий чугун (ГОСТ 1215‑79) или сталь 30Л/35Л (ГОСТ 977) |
| Вес изделия | 9,80 кг (103 шт/тонне) |
| Размеры (примерные) | 370×165×55,6 мм |
| Температурный диапазон эксплуатации | от –60 °C до +60 °C |
| Назначенный ресурс | Не менее 1 500 млн т брутто пропущенного груза |
Где применяется подкладка КДЛ-65
Их используют при строительстве и ремонте:
- магистральных железнодорожных путей;
- подъездных путей промышленных предприятий;
- кривых участков пути, где требуется обеспечить наклон рельсов;
- участков с повышенными нагрузками и интенсивным движением.
Литая подкладка КДЛ-65 изготавливается методом литья из высокопрочной углеродистой стали (например, марок 30Л или 35Л по ГОСТ 977) или ковкого чугуна (ГОСТ 1215-79). Процесс производства включает несколько этапов: подготовку литейной формы, заливку металла, охлаждение, механическую обработку и контроль качества
Подготовка литейной формы
Для изготовления подкладки используется литейная модель, которая точно соответствует её геометрическим параметрам. Модель может быть изготовлена из дерева, пластика или металла. На основе модели создаётся литейная форма — контейнер, в который будет заливаться расплавленный металл. Форма должна учитывать все детали конструкции подкладки, включая отверстия под путевые шурупы и реборды под клеммные болты.
Заливка металла
Расплавленный металл заливают в литейную форму через специальные литниковые каналы. Важно обеспечить равномерное заполнение формы и избежать образования пустот, трещин или других дефектов. Температура расплава и скорость заливки контролируются для минимизации рисков неоднородности структуры материала.
Охлаждение и извлечение отливки
После заливки металл охлаждается до полного затвердевания. Скорость охлаждения влияет на структуру и свойства материала. Затем отливку извлекают из формы. На этом этапе могут возникать остаточные напряжения в металле, которые иногда требуют последующей термической обработки для снятия.
Механическая обработка
Отливка проходит механическую обработку для удаления облоя (излишков металла, образовавшихся при заливке), неровностей поверхности и придания окончательных размеров и формы. Для этого могут использоваться наждачные круги, фрезерные станки или другие методы обработки. В частности, шлифовка возвышений вокруг болтовых отверстий выполняется на этом этапе. Поверхности прилегания подкладки к подошве рельса и к шпале должны быть плоскими.
Контроль качества
Изготавливаются рабочие шаблоны согласно чертежам заказчика. Готовые подкладки проверяют на соответствие размерам, геометрической форме, твёрдости (если проводилась термообработка) и отсутствию дефектов (трещин, пустот, неоднородности структуры). Используются методы визуального осмотра, измерительные инструменты, а также неразрушающий контроль (например, ультразвуковая дефектоскопия).
Дополнительные операции
В зависимости от требований стандарта или заказчика подкладка может подвергаться термообработке для повышения прочности и износостойкости. Твёрдость термообработанных подкладок согласовывается между изготовителем и потребителем. Также на изделие могут наноситься маркировки (условное обозначение предприятия-изготовителя, год и месяц производства и др.).
Стандарты
Производство подкладок КДЛ-65 регулируется ГОСТ 16277-93 «Подкладки раздельного скрепления железнодорожных рельсов типов Р50, Р65 и Р75. Технические условия». Стандарт определяет требования к материалам, размерам, допускам, методам контроля и маркировке.
Заказ, оплата и доставка подкладки КДЛ-65 железнодорожной:
