Температурный стык рельса (термостык, накладка температурного стыка, ТС, он же температурный шов) от ООО ПутьСтройКомплекта — это специальная конструкция, которая обеспечивает сохранение зазора между элементами, возникающего из-за температурных деформаций. Именно благодаря зазору между частями конструкции возможно взаимное перемещение из-за температурного расширения материалов.

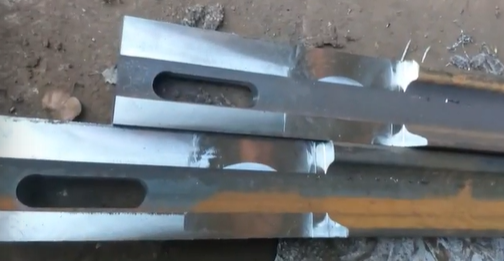

Конструктивно термостык состоит из двух комплектов, каждый из которых включает стыковочный болт, накладку температурного стыка и фрезерованный рельс.
Накладка температурного стыка (термостык, ТС) — это элемент, который обеспечивает сохранение зазора между крановыми рельсами в процессе эксплуатации. Размер зазора регламентируется ГОСТ и варьируется от 20 до 35 мм.
Конструкция накладки — это стальная профилированная пластина с двумя отверстиями под болтовые соединения. Особенность детали — посадочные отверстия имеют несколько больший диаметр, что обеспечивает подвижность болтового соединения для компенсации температурных деформаций. При укорачивании или удлинении рельсовые профили могут свободно перемещаться, что предотвращает деформационные изменения рельсов и нарушение геометрии крановых путей.
Накладки крепятся болтами с гайками и шайбами.
Виды накладок температурного стыка
Для монтажа крановых путей используются следующие виды накладок термостыка:
- ТС3 — для рельса КР-70. Размеры: 120×87,5×24 мм, вес — 14,9 кг.
- ТС4 — для рельса КР-80. Размеры: 130×95×28 мм, вес — 18,9 кг.
- ТС5 — для рельса КР-100. Размеры: 150×110×35 мм, вес — 27,2 кг.
- ТС6 — для рельса КР-120. Габариты: 170×125×42 мм, вес — 37 кг.
- ТС7 — для рельса КР-140. Размеры: 170×120×45 мм, вес — 39,6 кг.
Зазор температурного стыка рельс регламентируется ГОСТ и составляет 20–35 мм. Слишком большой зазор нарушает геометрию соединения, а слишком маленький — приводит к деформации и смещению элементов.
Применение термостыка (температурный стык подкранового пути, накладка температурного стыка, ТС) от ООО ПутьСтройКомплекта
Термостыки используются в различных сферах, например:
- Рельсовые пути. Предотвращают повреждение полотна при расширении или сжатии рельсов, обеспечивают устойчивость крановых путей, особенно в условиях значительных перепадов температур или сейсмической активности.
- Соединение направляющих с опорным основанием (бетонной плитой или балкой). Термостыки компенсируют сужение и расширение элементов, не допускают деформаций и разрушения структуры.
Виды температурный стык подкранового пути
Для крановых рельсов.
- ТС-3 — для крановых рельс КР-70;
- ТС-4 — для рельс КР-80;
- ТС-5 — для рельс КР-100;
- ТС-6 — для рельс КР-120;
- ТС-7 — для рельс КР-140.
Для железнодорожных рельсов. Термостыки помогают предотвратить соприкосновение соседних элементов и появление контактных напряжений, а также минимизировать негативное влияние усадочных смещений после ввода полотна в эксплуатацию.
Температурный стык ТС-1 — конструкция, которая используется с рельсами Р43 при организации подъездных путей к предприятиям и другим промышленным объектам.
Особенности:
- Представляет собой две фасонные металлические пластины, которые монтируются на стыке рельсов с двух сторон и скрепляются болтами.
- В месте контактирования рельсов предусмотрен свободный зазор, который позволяет рельсам изменять длину при смене климатического режима.
- Предохраняет железнодорожные пути от деформирования и сдвигов вследствие увеличения их размеров.
- Пластина, которая уберегает накладки от перегревания, изготавливается из диэлектрического материала (композитного металла или текстолита).
В комплект изделия входят болты, гайки и шайбы. На один рельсовый стык поставляются внешний и внутренний болтовой комплект, их количество может быть разным и зависит от типа соединения.
Температурный стык ТС2 — конструкция, которая обеспечивает компенсацию температурных деформаций рельсового полотна на рельсах Р50 и сохранение заданного расстояния на стыках рельсов.
Особенности:
- Представляет собой две металлические фасонные пластины, которые располагают с двух сторон рельса и скрепляют болтами.
- Рассчитан на применение с рельсами Р50, которые используют для монтажа магистральных, подъездных и крановых путей.
- Широко применяется в различных отраслях промышленности, где используют краны и подъёмное оборудование: в строительстве, производстве, складах, портах, на железнодорожных станциях и так далее.
Температурный стык ТС2 — разновидность крановых крепежей.Также температурные стыки могут быть с термодиффузионным покрытием или с оцинковкой.
Термостык (накладку температурного стыка) изготавливают из конструкционной углеродистой стали. Процесс включает следующие этапы:
- Рубка металлического листа на детали нужных размеров.
- Обработка кромок и сверление посадочных отверстий под болтовые соединения.
Особенность термостыков — посадочные отверстия несколько большего диаметра, что обеспечивает подвижность болтового соединения для компенсации температурных деформаций. При укорачивании или удлинении рельсовые профили могут свободно перемещаться, что предотвращает деформационные изменения рельсов и нарушение геометрии крановых путей.
Термостыки изготавливают в точном соответствии с чертежами и спецификациями, утверждёнными ГОСТ или ТУ. Качество и точность исполнения важны, так как от этого зависит безопасность передвижения тяжёлого кранового оборудования.
Изготовление температурных стыков (термостыков) регулируется, в частности, следующими стандартами:
- ГОСТ Р 56944-2016. Согласно этому стандарту, термостыки рельсов должны изготавливаться точно по чертежам и соответствовать его требованиям или смежным, аналогичным межгосударственным стандартам, в зависимости от вида исполнения.
- ГОСТ 4121-96. По этому стандарту производятся температурные стыки (накладки) для крепления крановых рельс к железобетонным, стальным балкам и подкрановым железобетонным плитам.
Некоторые преимущества термостыков по сравнению с другими видами соединений:
- Защита от деформаций и разрушения структуры рельсов. Термостыки обеспечивают свободное перемещение рельсовых концов при укорачивании или удлинении профилей из-за воздействия температуры. Это позволяет предотвратить деформационные изменения геометрии колеи, наезд соседних элементов и накопление напряжений.
- Устойчивость к сейсмической активности. Термостыки успешно справляются со своей ролью при подземных толчках силой вплоть до 9 баллов.
- Простота и надёжность крепления. Качество фиксации достигается за счёт чередования формы отверстий.
- Стойкость к трещинам и хрупкому излому. Это свойство сохраняется даже при резких изменениях климатических условий.
- Упрощение монтажа. В сборке мало разноплановых деталей, что сокращает номенклатуру изготавливаемых изделий и затраты на производство.
