Рельсовое сверло — специализированный режущий инструмент для создания отверстий в рельсовых конструкциях. Используется в рельсосверлильных станках с бензиновым или электрическим приводом. Рельсовая сталь имеет высокую твёрдость и плотность, поэтому без специального оборудования сделать в ней отверстия не получится.

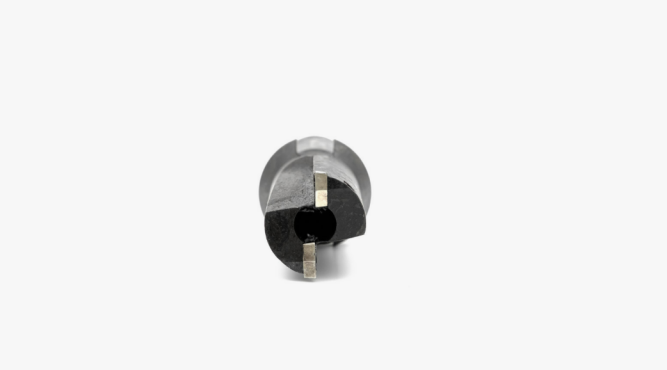

Сверло d22 ц/х с креплением твёрдосплавных пластин от ООО ПутьСтройКомплекта — это рельсовое сверло укороченного типа повышенной жёсткости с механическим креплением сменных многогранных пластин и цилиндрическим хвостовиком.
Сверло рельсовое ц/х d22 мм со сменными твердосплавными пластинами WCMX06T308 — инструмент от ООО ПутьСтройКомплекта для сверления закалённых и незакалённых рельс под стыковые болты.
Комплект поставки:
- сверло;
- сменная пластина WCMX050308: 2 шт.;
- винт: 2 шт..
«ЦХ» в названии сверла означает «цилиндрический хвостовик».
Так называют инструмент для сверления отверстий, который вставляется в патрон сверлильного станка или дрели. Цилиндрический хвостовик обеспечивает надёжную фиксацию сверла и позволяет точно контролировать его положение во время сверления.
Некоторые преимущества цилиндрического хвостовика:
- Универсальность. Стандартные размеры и конструкция позволяют использовать хвостовик с большинством металлорежущих станков и инструментов.
- Надёжность. Хвостовик способен выдерживать значительные механические нагрузки, что особенно важно при обработке твёрдых и прочных материалов. Это обеспечивает стабильность обработки, снижает вибрацию и повышает качество поверхности обработанной детали.
- Простота замены. Хвостовик легко заменяется, что экономит время и ресурсы при подготовке оборудования.
- Лёгкая регулировка. Цилиндрический хвостовик прост в изготовлении и обеспечивает регулировку инструмента в осевом направлении.
Цилиндрические хвостовики изготавливают из высокопрочной стали.
Выбор материала зависит от требований заказчика и условий эксплуатации детали. Например, для повышенных нагрузок используют легированные стали, а для коррозионной стойкости — нержавеющие марки.
Различие конических и цилиндрических рельсовых свёрл заключается в форме хвостовика.
Цилиндрический хвостовик (ц/х) выполнен в форме гладкого цилиндра, его диаметр несколько меньше, чем рабочее основание сверла. Такие свёрла без затруднений вращаются, даже если глубоко погружены в сталь. Цилиндрические свёрла используются в основном в патронах с ключевым креплением.
Конический хвостовик (к/х) выполнен в виде тонкого конуса, который к торцу идёт на сужение. Такие свёрла не используются в патронах бытовых дрелей-шуруповёртов и перфораторов, они рассчитаны на промышленные сверлильные станки.
Некоторые преимущества свёрл с коническим хвостовиком:
- Высокая скорость смены сверла. Хвостовик вставляется во втулку, откуда его легко выбить клином.
- Надёжное центрирование. Конический хвостовик исключает даже небольшие смещения сверла.
- Защита от проворота. Так называемая «лапка» не позволяет сверлу провернуться.
- Сверла больших диаметров. Максимальный диаметр конического сверла — 90 мм, тогда как у цилиндрического — не более 25.
Некоторые особенности сверла d22 ц/х с креплением твёрдосплавных пластин WCMX050308:
- Цилиндрический хвостовик.
- Две сменные пластины из твёрдого сплава WCMX050308, которые позволяют с лёгкостью сверлить даже закалённые рельсы.
- Механическое крепление пластин и два крепёжных винта типа M3.
- Треугольная форма пластин. После износа с одной стороны пластину переворачивают и сверлят «свежей» стороной.
- Возможность делать до 8 отверстий каждой гранью пластины. На количество отверстий влияет твёрдость рельсов, скорость подачи сверла, затяжка рельсового захвата станка.
- Изготовлены из высококачественного твёрдого сплава, который обладает твёрдостью и стойкостью к износу. Сплав состоит из порошков карбида вольфрама и кобальта, которые обеспечивают высокую прочность и устойчивость к высоким температурам
При установке пластины необходимо убедиться, что она установлена в державке правильно и надёжно зафиксирована. Также нужно проверить, чтобы режущая кромка была расположена под правильным углом. Следует избегать перекосов и неравномерного затягивания крепёжных элементов.
Некоторые ошибки, которые можно допустить при установке твёрдосплавных пластин:
- Использование неподходящих винтов и оснастки. Это может привести к порче сверла и снижению точности сверления.
- Недостаточная жёсткость державок и крепления оснастки. Это приводит к вибрациям, смещению инструмента и другим явлениям, которые провоцируют повреждения пластин.
- Сверление с перерывами. Нагрузка на обе пластины должна быть одинаковая и постоянная.
- Сверление на меньших оборотах. Пластины могут ломаться, так как не режут, а давят.
- Неоднородное резание на выходе. Из-за этого пластина может сломаться.
Чтобы избежать ошибок, рекомендуется периодически проверять затяжку винтов, осуществлять смену или поворот пластин в холодном состоянии и тщательно очищать посадочное гнездо пластины от стружки и металлической пыли.
Некоторые преимущества твёрдосплавных пластин:
- Высокая износостойкость и долговечность. Пластины устойчивы к износу и механическим повреждениям, что обеспечивает длительный срок службы.
- Точность и качество обработки. Высокая твёрдость и износостойкость пластин минимизируют вибрацию и износ при обработке.
- Универсальность. Широкий ассортимент пластин позволяет выбрать оптимальный инструмент для обработки различных материалов и выполнения разнообразных задач.
- Эффективность. Использование твёрдосплавных пластин позволяет повысить производительность и снизить затраты на обработку материалов за счёт уменьшения времени на замену и настройку инструментов.
- Возможность обработки сложных материалов. Пластины позволяют эффективно обрабатывать такие материалы, как нержавеющая сталь, титан и сплавы на основе никеля.
- Устойчивость к высоким температурам. Твёрдые сплавы, из которых изготавливаются пластины, обладают высокой термостойкостью.
- Уменьшение риска повреждения деталей. Благодаря высокой точности и качеству обработки, твёрдосплавные пластины минимизируют риск повреждения деталей в процессе резания.
- Экологичность. Использование твёрдосплавных пластин способствует уменьшению отходов производства, так как высокая точность обработки снижает количество материала, удаляемого в процессе резания.
Производитель оставляет за собой право вносить изменения в конструкцию, дизайн и комплектацию изделия без предварительного уведомления. Указанная информация не является публичной офертой.
