Сборка рельсошпальной решётки (РШР) от ООО ПутьСтройКомплекта - это процесс создания готовых к установке блоков рельсового полотна длиной 25 метров (или 12,5 метров). Такие блоки позволяют ускорить укладку железнодорожных путей, снизить затраты и повысить качество конструкции.

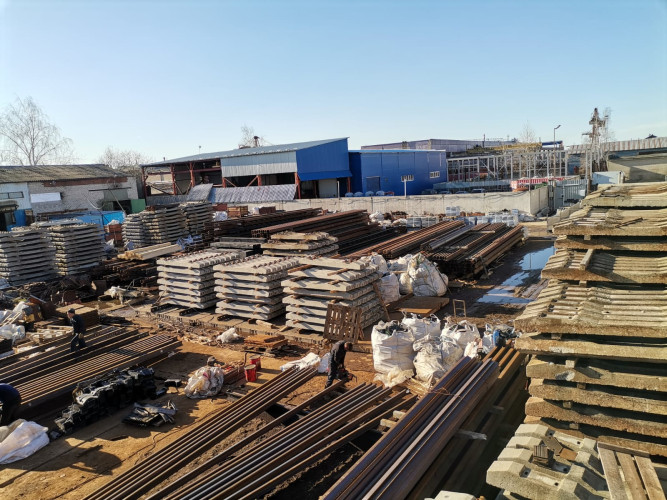

Сборка РШР происходит на звеносборочных базах или в полевых условиях на специально оборудованных для этого станах. Используются стандартизированные технологические карты, чтобы исключить ошибки.
Состав

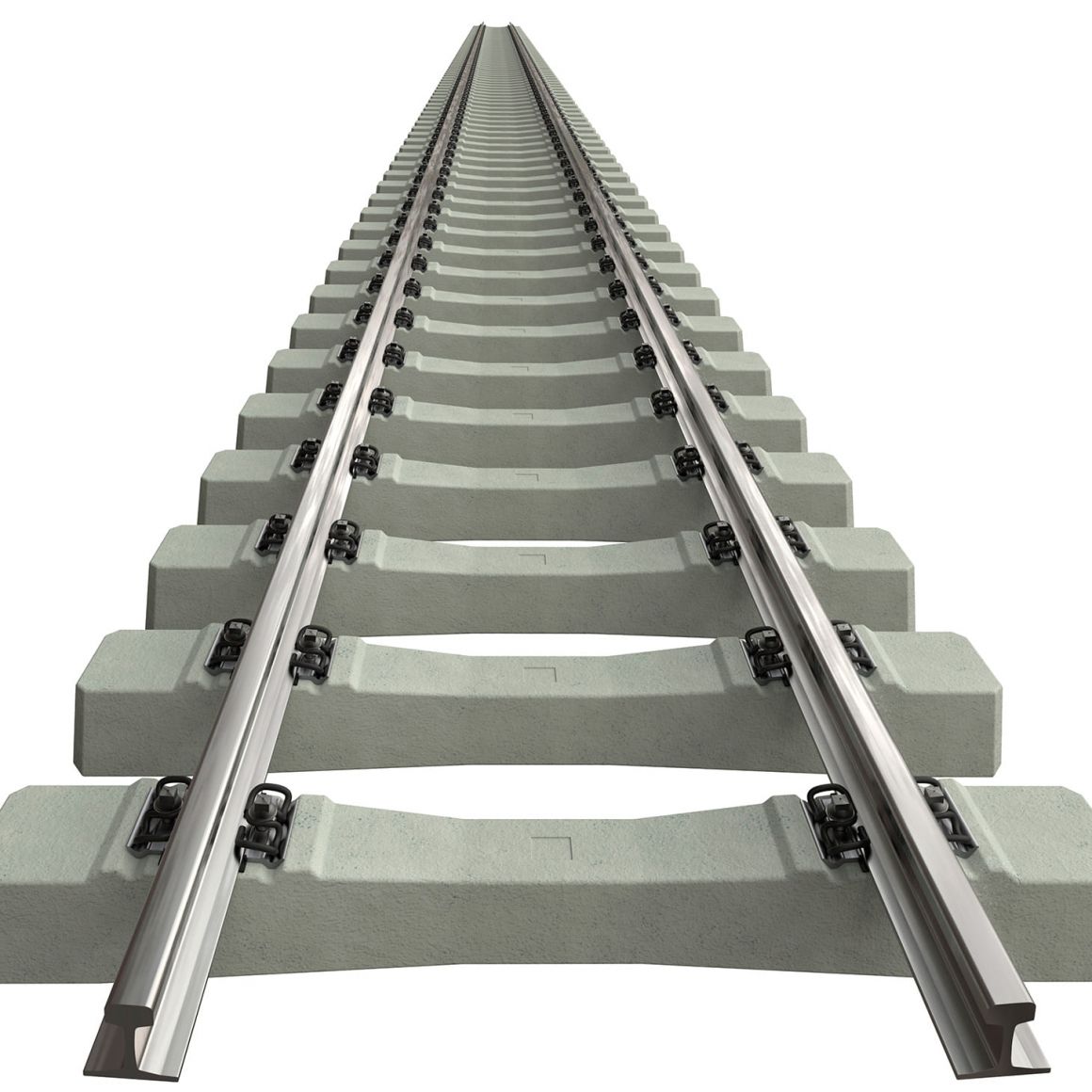

РШР состоит из трёх основных элементов:
- Рельсы (чаще всего марки Р50 или Р65).
- Шпалы (железобетонные или деревянные).

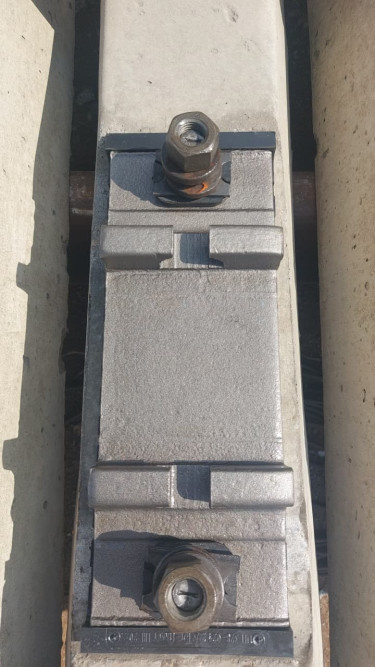

- Рельсовые скрепления (промежуточные и стыковые).
Состав РШР может отличаться в зависимости от её назначения.
Технология
Сборка РШР происходит на основании стандартизированных технологических карт. Механизация процесса исключает отклонения от стандарта по геометрии готового звена, линейности и параллельности рельсов, равномерности распределения шпал и их перпендикулярности рельсовым нитям.
Некоторые особенности технологии:

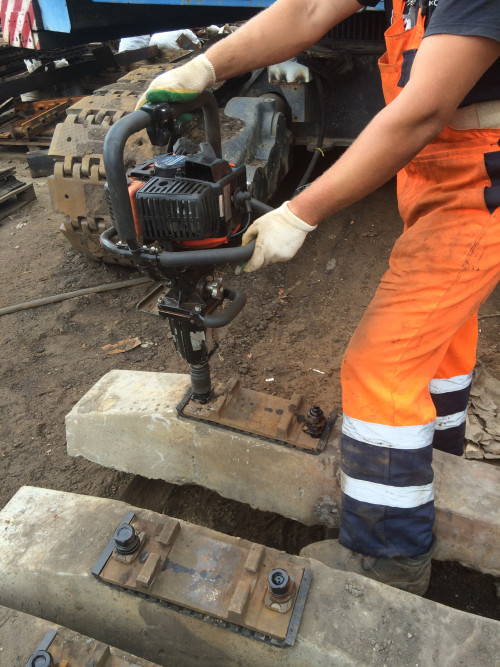

- Поточный способ сборки на стендах-шаблонах с применением механизированного инструмента.

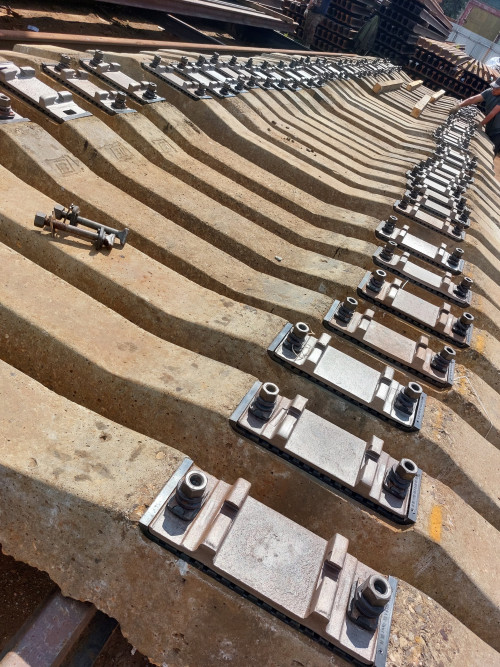

- Использование шпал, предварительно укомплектованных элементами рельсовых скреплений, — это исключает временные затраты на оснащение шпал скреплениями.
Особенности сборки РШР:
- Автоматизация на производственных площадках обеспечивает точность геометрии и надёжность конструкции.
- Технология производства по шаблону сокращает трудозатраты и время на изготовление одного звена.
- Контроль качества — проверяется соосность, параллельность рельсов и надёжность скреплений.

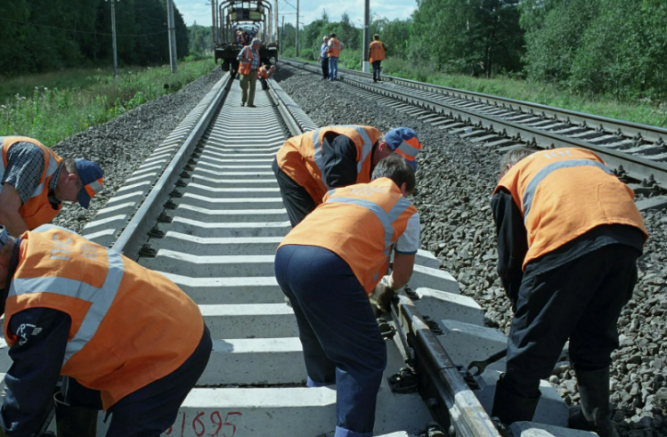

Процесс укладки РШР включает три этапа:
- Подготовка основания — грунт выравнивается, утрамбовывается, отсыпается балласт.
- Укладка решёток — готовые блоки устанавливаются с помощью путеукладчиков (железнодорожных или тракторных).
- Контроль качества — проверяется качество укладки и скрепления между собой.
Оборудование
Для сборки РШР используют, например:
- Полуавтоматические звеносборочные линии и звеносборочные стенды.
- Краны для доставки шпал, укладки рельсов на шпалы и формирования пакетов звеньев.
- Автоматизированные комплексы сборки, которые содержат конвейер подачи шпал, эпюрный конвейер, сборочный конвейер с рельсоустановщиком и кран для отгрузки звеньев.
Нормативные документы
Процесс сборки РШР регламентирован, например:
- СТО НОСТРОЙ 2.26.133-2013 — стандарт, который устанавливает требования к элементам, используемым при сборке звеньев РШР, и входному контролю элементов.
- Распоряжение ОАО РЖД от 21.10.2020 №2330/р (ред. от 28.03.2023) — инструкция по охране труда при монтаже и демонтаже рельсошпальной решётки при упругих видах скреплений.
На качество сборки рельсошпальной решётки (РШР) влияют, например, такие факторы:
- Механизация производственного процесса. Автоматизация сборки на специализированных базах обеспечивает точность геометрии и надёжность конструкции.
- Использование стандартизированных технологических карт. Это помогает исключить ошибки и обеспечить высокую точность сборки.
- Способ взаимоориентирования деталей. Этот фактор влияет на возможность и эффективность сборки.
- Способ выполнения технологических операций. Ручной способ может быть причиной низкой производительности и трудоёмкости сборки, что связано с низкой подготовленностью деталей к условиям автоматизированной сборки.
- Надёжность оборудования. На эффективность звеносборочных комплексов влияют, в частности, уровень автоматизации технологических операций, структурные схемы комплексов для различных объёмов работ, система технического обслуживания.
Стандартизированные технологические карты помогают в сборке рельсошпальной решётки (РШР) следующим образом: они исключают ошибки и обеспечивают высокую точность процесса
Благодаря использованию таких карт практически невозможно допустить отклонения от стандарта по геометрии готового звена, линейности и параллельности рельс, равномерности распределения шпал и их перпендикулярности рельсовым нитям.
Кроме того, сборка по шаблону, который представлен в технологической карте, сокращает трудозатраты и время на изготовление одного звена с одновременным улучшением качественных показателей готовых РШР.
Стандарты, которые используются при создании технологических карт для монтажа рельсошпальной решётки:
- «Правила безопасности опасных производственных объектов, на которых используются подъёмные сооружения», утверждённые приказом Ростехнадзора от 12 ноября 2013 года №533.
- «Правила по охране труда при погрузочно-разгрузочных работах и размещении грузов», утверждённые приказом Минтруда России от 17 сентября 2014 года №642н.
- «Правила по охране труда при работе на высоте», утверждённые приказом Минтруда России от 28 марта 2014 года №155н.
- «Инструкция по охране труда при монтаже и демонтаже рельсошпальной решётки при упругих видах скреплений» (ИОТ РЖД-4100612-ЦДРП-195-2020), утверждённая распоряжением ОАО «РЖД» от 21 октября 2020 года №2330/р.
Контроль качества
В процессе сборки РШР проводят строительный контроль заказчика. Некоторые параметры, которые проверяют:
Некоторые параметры, которые проверяют:
- электрическое сопротивление звеньев РШР с железобетонными шпалами на соответствие значениям, указанным в ЦПТ-17;
- сборочные допуски по ширине колеи и эпюре шпал собранных звеньев на соответствие значениям в соответствии с СП 119.13330-2012;
- группы годности используемых материалов на соответствие ВСН 94-77
Результаты проверки качества сборки РШР заносят в акт приёмки работ.
Другие стандарты, которые применяются при монтаже рельсошпальной решётки:
- Р НОСТРОЙ 2.26.10-2013. В нём приведены требования к элементам, используемым при сборке звеньев рельсошпальной решётки, а также к входному контролю элементов.
- СТО НОСТРОЙ 2.26.133-2013. В нём описаны, в частности, требования к позиционированию рельсовых плетей относительно оси пути при их выгрузке, к фиксации рельсовых скреплений и другим аспектам монтажа.
- Инструкция на сборку, укладку и эксплуатацию пути. В ней, в частности, указаны нормативные значения крутящего момента при сборке рельсошпальной решётки: с болтовым прикрепителем — от 18 до 20 кгс·м (от 180 до 200 Н·м), с шурупно-дюбельным — от 22 до 25 кгс·м (от 220 до 250 Н·м).
При оказании услуг важно соблюдать меры безопасности и при отсутствии опыта лучше обратиться к специалисту ООО ПутьСтройКомплекта
