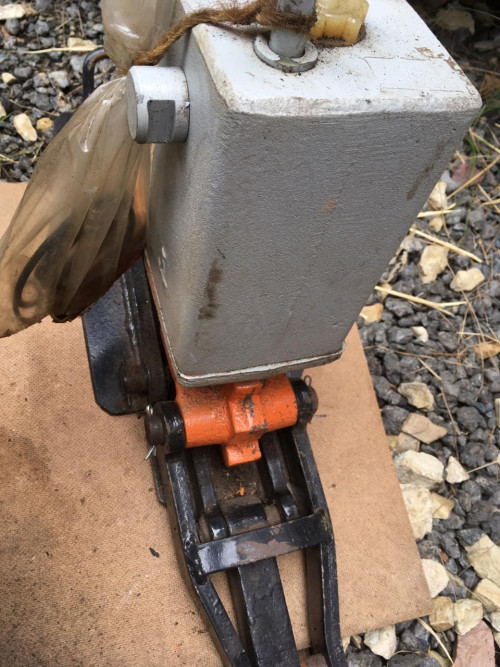

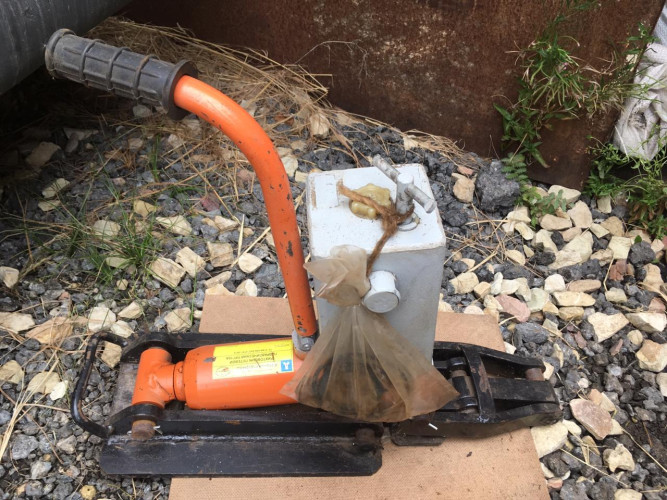

Рихтовщик гидравлический ГР-16 от ООО ПутьСтройКомплекта это путевой гидравлический инструмент, предназначенный для рихтовки железнодорожного пути и стрелочных переводов, уложенных на деревянных и железобетонных шпалах при текущем содержании и ремонте пути.
Процесс изготовления включает работу над конструкцией, сборку и контроль качества.

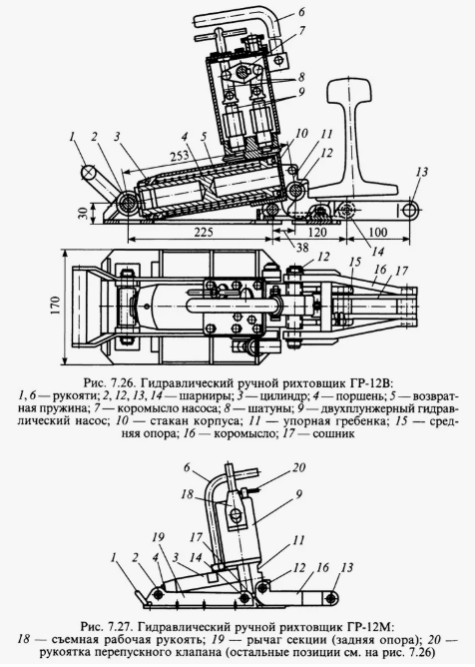

Конструкция: состоит из трёхсекционной шарнирной опоры, гидравлического толкателя и двухплунжерного гидравлического насоса с ручным приводом.
Устройство
- Опорное устройство. Состоит из концевой опоры, шарнирно соединённой осью со штоком гидроцилиндра гидравлического толкателя. Концевая опора и средняя опора соединены осью между собой. Средняя опора соединена через сошник с двумя Г-образными стойками, которые соединены с корпусом гидротолкателя осью и обеспечивают раскрывание опорного устройства при выдвижении штока.
- Гидравлический толкатель. Состоит из гидроцилиндра, ввёрнутого в корпус, и штока, уплотнённого манжетой. Выдвигание штока осуществляется подачей в полость гидроцилиндра масла под давлением. Внутри гидроцилиндра размещена возвратная пружина, которая при сбросе давления в гидросистеме рихтовщика открыванием перепускного клапана обеспечивает возврат штока в исходное положение.
- Масляный бачок. Внутри бачка размещён двухплунжерный гидронасос с предохранительным клапаном. На вал гидронасоса надевается съёмная приводная рукоятка. Через отверстие в крышке бачка, закрываемое сапуном, в бачок заливается рабочая жидкость гидронасоса — минеральное масло. Очистка рабочей жидкости от загрязнения в процессе эксплуатации обеспечивается сетчатым фильтром и магнитом, размещёнными внутри масляного бачка.
- Предохранительный клапан — срабатывает при давлении в гидросистеме, превышающем давление настройки клапана, чтобы защитить рихтовщик от поломки при превышении номинального усилия.
Технология сборки
Рихтовщик поставляется в собранном виде со снятой рукояткой гидронасоса и залитым в бачок маслом
Этапы изготовления включают:
- Обработку деталей гидравлической системы на многофункциональных станках.
- Шлифовку плунжерной пары на сверхпрецизионных станках.
- Изготовление литой опоры из стали, которая состоит из трёх подвижных секций. Опора оснащена дополнительными грунтозацепами и приводится в движение штоком гидроцилиндра гидравлического толкателя.
Особенности конструкции:
- Внутри гидроцилиндра размещена возвратная пружина, которая при сбросе давления в гидросистеме открыванием перепускного клапана обеспечивает возврат штока в исходное положение.
- Для защиты рихтовщика от поломки при превышении номинального усилия служит предохранительный клапан, который срабатывает при давлении в гидросистеме, превышающем давление настройки клапана.
Принцип работы

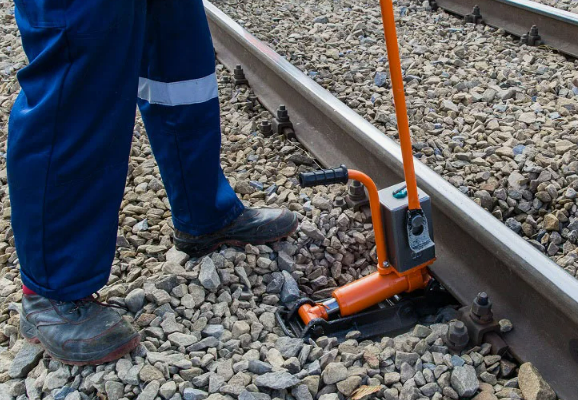

Рихтовщик устанавливается между шпалами так, чтобы одна из упорных ступеней корпуса вошла под подошву рельса.
При закрытом перепускном клапане рукояткой, закреплённой на валу гидронасоса, необходимо закачать масло в гидроцилиндр.
При этом трёхсекционная опора раскрывается, сошник и средняя опора разворачиваются и зарываются в балласт, в результате чего создаются условия для упора рихтовщика в грунт и передачи сдвигающего усилия на рельс.
Рекомендации по обслуживанию рихтовщика ГР-16:
- Перед началом эксплуатации необходимо произвести расконсервацию и проверить комплектность устройства.
- Проверить уровень масла в бачке. При необходимости залить масло через заливную пробку. Использование отработанных масел запрещается.
- Спустить воздух из замкнутых полостей прокачкой насоса с одновременным открытием впускного вентиля.
- Проверить работу рихтовщика в холостом режиме.
- Смену масла следует производить через каждые 400–500 рихтовок.
- Следить за тем, чтобы при открытом отверстии бачка в него не попадали песок, грязь и другие посторонние предметы.
- Проверять техническое состояние рихтовщика по обнаружению признаков неисправностей, а при их отсутствии — не реже одного раза в год.
Устранение неисправностей рекомендуется производить только в мастерских.
Возможные неисправности и способы их устранения:
- Неплавное перемещение штока. Причина — наличие воздуха в системе, неплотность соединений. Нужно выпустить воздух через спускной вентиль, устранить неплотность.
- Утечка масла. Причина — повреждены уплотнительные кольца, манжеты. Нужно заменить уплотнительные кольца, манжеты.
- Медленное самопроизвольное опускание штока. Причина — неплотное прилегание шариков. Нужно восстановить гнезда шариков, заменить шарик и грязное масло с промывкой бачка.
- Шток не возвращается в исходное положение. Причина — недостаточное усилие пружины. Нужно заменить пружину, повторить цикл.
Признаки, характерные для повреждений металлических деталей, в том числе подлежащих рихтовке:
- Прямые повреждения. Возникают в точке, которая приняла на себя основной удар. Материал в этом месте серьёзно деформирован, а в худшем случае может быть и порван. Если объект был окрашен, краска с большой долей вероятности отходит.
- Непрямые повреждения. Наблюдаются в соседних с очагом зонах. Здесь есть второстепенная деформация, которая гнёт металл, не нарушая его целостности. Зона непрямого повреждения может быть достаточно обширной и охватывающей десятки сантиметров от места контакта.
Также поводом для рихтовки могут стать неровности, которые стали следствием брака в процессе работы. Это могут быть дефекты, которые наблюдаются в производстве тонко- и толстолистового проката.
Рихтовщик гидравлический ГР-16 от ООО ПутьСтройКомплекта востребованы на железной дороге, в метрополитене, на крупных производствах и при добыче природных ископаемых.
