Планки упорные, прижимные по чертежам

Планки упорные, прижимные, комбинированные (изделия по чертежам) новые от ООО ПутьСтройКомплекта - металлические изделия, которые устанавливаются на рельсовых путях для надёжного крепления рельсов к основанию.

Простыми словами, упорные, прижимные и комбинированные планки — это детали, которые помогают крепить рельсы, защищают их от смещения и прижимают к основанию.

Геометрические размеры, конструкция и технические особенности упорно-прижимных планок зависят от марки рельса, для которого они будут применяться, и от размеров и типа подрельсового основания

Купить планки в городе

Типы упорных планок:

• У1. Выпускаются по ГОСТу 24741-8, изготавливаются из углеродистых сталей групп В разных марок. Предназначены для работы в местности с максимально низкими температурами окружающей среды. Вес изделия — 900 грамм.
• У2. Составная часть крепёжной системы стального кранового рельса, используемого для пути кранов грузоподъёмного типа. Предназначается для соединения рельсов с подкрановыми балками из стали. Вес элемента — 1100 грамм.
• У3. Применяются для крепления модулей кранового рельса для электрического мостового крана, работающего в местности с жёсткими климатическими и температурными условиями, внутри строения и на открытых площадках. Вес планки — 1400 грамм.
• У1ХЛ, У2ХЛ, У3Х. Способны выдерживать температуру воздуха от –65 °С и выше.

Также упорные планки могут иметь U-образную конфигурацию для плотного прилегания к основанию рельса или Т-образную конструкцию для дополнительной устойчивости.

Типы прижимных планок:
По форме поперечного сечения:

• Плоские. Простые планки, которые фиксируются на вертикальных конструкциях здания в местах их сопряжения с кровельным ковром.
• С загибом, угловые. Предназначены для накрытия низких парапетов или формирования внутренних и внешних углов скатных кровель. Изготавливаются из оцинковки или нержавейки.
• Сложной конфигурации. Производятся преимущественно из алюминиевых сплавов, имеют однонаправленный асимметричный уклон для направленного стока воды и выступы для надёжного прижима рейки к строительной конструкции.
• С рёбрами жёсткости. Изготавливаются из алюминия, рёбра жёсткости могут быть как по краям поперечного сечения, так и по всей контактной плоскости прижимной планки. Предназначены для установки на объекты с повышенным уровнем ответственности.

По конструкции:

• Литые металлические. Универсальные и наиболее распространённые в продаже кровельные рейки. Могут выпускаться с длиной от 1 до 4 метров, имеют как прямоугольную или угловую, так и сложную конфигурацию.
• С резиновыми или силиконовыми вставками. Изготавливаются из алюминия и его сплавов, имеют сложное поперечное сечение со стороны контактной плоскости, с пазами, в которые монтируется резиновый или силиконовый жгут.

По габаритам поперечного сечения:

• Узкие. Компактные планки, используемые для прижима кровельного пирога к сплошным вертикальным конструкциям, имеющим ровную плоскость.
• Средней ширины. Стандартные прижимные планки, которые применяются практически на всех объектах гражданского строительства с плоскими кровлями.
• Широкие. Предназначены для установки на скатные кровли, когда необходимо обеспечить надёжный стык двух разнонаправленных плоскостей с образованием внутреннего или внешнего угла.

По функциональному назначению:

• Для парапетов и других вертикальных конструкций. Производятся из оцинковки или нержавейки, загибаются под разными углами. Могут иметь от 1 и более линий загиба.
• Для коньков и ендов на скатных кровлях. Изготавливаются из оцинкованной или нержавеющей стали, толщина изделий варьируется от 0,5 до 1,0 мм. Форма поперечного сечения — Г-образная, устанавливаются в месте пересечения или соприкосновения плоскостей скатов крыши с образованием внутреннего либо внешнего угла.
• Для сопряжения сэндвич-панелей. Устанавливаются поверх линии стыковки сэндвич-панелей. Могут изготавливаться из оцинковки, имеют плоское или П-образное сечение, а также поставляются в продажу из алюминия с Т-образным поперечным сечением.
• Специального назначения. Предназначены для оформления стыков или прижима рулонных кровельных гидроизоляционных материалов в труднодоступных или нестандартных местах.

Типы упорно-прижимных планок:

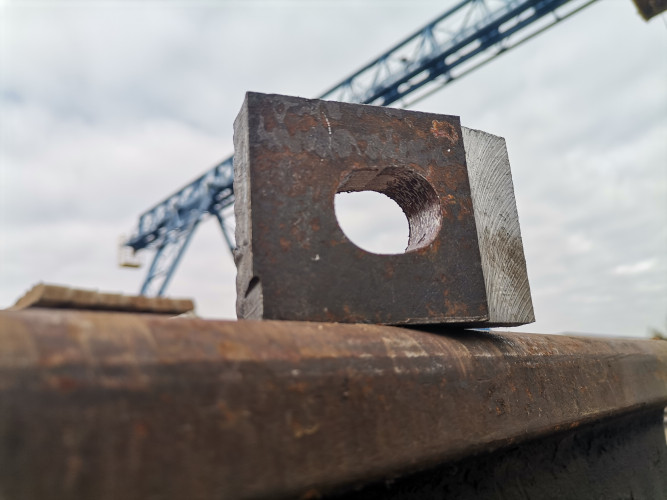

• Плоские. Самые простые, имеют форму прямоугольника с отверстиями для болтов. Присоединяют рельсы к основанию с помощью болтов и гаек.
• «Петушок». Предназначены для фиксации рельса к подкрановой балке, двутавру или иному металлическому основанию методом электродуговой сварки.
• Комбинированные. Вытачиваются из цельного листа металла. Выполняют функции удержания подошвы рельса от продольного и поперечного смещения и фиксации рельса на продольном основании.

Преимущества комбинированных планок:

• Многофункциональность. Комбинированные планки способны выполнять различные функции, такие как крепление, укладка и фиксация.
• Прочность и надёжность. Изготовлены из высококачественных материалов, которые обеспечивают долгий срок службы и устойчивость к внешним воздействиям.
• Универсальность. Подходят для использования с различными типами рельсов и других строительных конструкций.
• Простота монтажа. Легко устанавливаются и обеспечивают быстрое и эффективное выполнение строительных работ.
• Экономия времени и ресурсов. Сокращение времени на монтаж и облегчение процесса строительства благодаря универсальности и простоте использования.
• Гарантированная безопасность. Обеспечение надёжного и стабильного крепления, что снижает риск аварий и неисправностей.
• Повышенная эффективность. Улучшение производительности работ и оптимизация процессов благодаря прочности и надёжности планок.

Особенности изготовления планок для рельсов:

• Использование станков с числовым программным управлением (ЧПУ). Они позволяют выполнять фрезерные операции с высокой точностью. Есть два способа подачи заготовок и вращения фрез: попутное фрезерование (направление подачи заготовки совпадает с направлением вращения фрезы) и встречное (заготовка подаётся против вращения фрезы).
• Применение специальных материалов. Выбор материала зависит от температурного режима эксплуатации. Например, при температуре от –40 °C и выше используется сталь ВСт3кп2, а при температуре от –40 до –65 °C — ВСт3Гпс5 или ВСт3сп5.
• Термообработка. Проходит для снижения концентрации напряжения и уменьшения возможности появления зазоров.
• Возможность нестандартной комплектации. На этапе согласования с производителем или поставщиком можно изготовить нестандартные по своим параметрам болты, шайбы и гайки, а также изменить количество технологических отверстий.
• Проверка элементов для фиксации. Болты, используемые для фиксации планок, тестируют на разрыв. Для холодного температурного режима болты крепления проходят испытания на ударную вязкость.

Стандарты, регулирующие изготовление планок для рельсов:

• ГОСТ 24741–2016 «Узел крепления крановых рельсов к стальным подкрановым балкам. Технические условия». Стандарт распространяется на узел крепления крановых рельсов к подкрановым балкам под мостовые электрические краны общего назначения.
• ГОСТ 23118-2012. Стандарт касается утверждённых чертежей КМД и условий изготовления крепёжных элементов.
• ГОСТ 380-2005. Стандарт задаёт материал исполнения планок в зависимости от температурного режима.
• ГОСТ Р ИСО 898-1-2011. Стандарт устанавливает требования к испытаниям болтов для прижимов подкрановых путей.
• ГОСТ 25347-82. Стандарт определяет максимальную разницу между фактическими и номинальными значениями диаметров технологических отверстий.

Аспекты применения стандартов на планки для рельсов в производстве:

• Комплектность. Согласно стандартам, завод-изготовитель обязан поставлять упорные и прижимные планки для крановых рельсов не поодиночке, а полноценным набором. В состав набора должны входить все элементы и полный перечень технической документации к ним.
• Приёмка. Планки принимают партиями. В состав партии должны входить планки одинакового обозначения, изготовленные по одной технологии. Размер партии устанавливается по соглашению между потребителем и предприятием-изготовителем и не должен превышать 1000 штук.
• Контроль качества. От каждой партии отбирают 5% планок, но не менее 5 штук, для выборочной проверки линейных размеров и шероховатости поверхностей. Если хотя бы одно изделие не удовлетворяет требованиям стандарта, проводят повторную проверку на удвоенном количестве образцов, отобранных от той же партии. В случае неудовлетворительных результатов повторной проверки партия планок бракуется.
• Транспортирование и хранение. Планки можно транспортировать любым видом транспорта при условии защиты их от загрязнения и механического повреждения. При хранении тара с планками должна быть защищена от загрязнения и попадания атмосферных осадков.
• Монтаж. Монтаж деталей узла крепления крановых рельсов проводят в соответствии с монтажными схемами подкрановых путей, утверждёнными в установленном порядке, и требованиями ГОСТ 23118.
