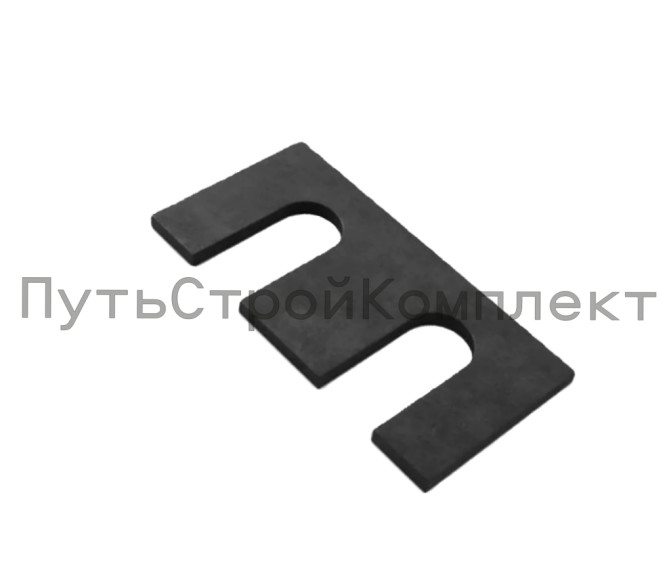

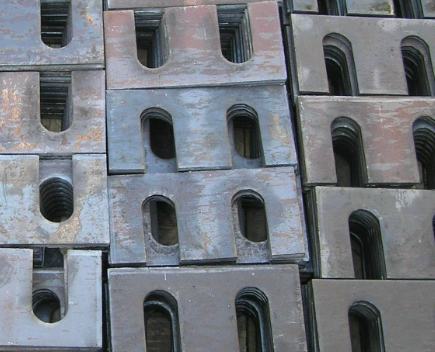

Планка упорная У — это крепёжный элемент кранового пути, предназначенный для крепления рельсов к стальным балкам.
Используется в составе узлов скрепления совместно с прижимными изделиями соответствующего типа.
Существуют разные типы упорных планок, в зависимости от марки узла крепления и климатического использования:
- Упорная планка У1. Применяется для крепления рельсов КР-70, КР-80 и Р-43. Размеры — 170х85х8 мм, изготавливается из стали ст.3 и ст.09Г2С, вес — 0,9 кг.
- Упорная планка У2. Подходит для крепления рельсов КР-100 и Р-50. Размеры — 170х85х10 мм, изготавливается из стали ст.3 и ст.09Г2С, вес — 1,1 кг.
- Упорная планка У3. Используется для фиксации рельсов КР-120. Размеры — 170х85х12 мм, изготавливается из стали ст.3 и ст.09Г2С, вес — 1,4 кг.

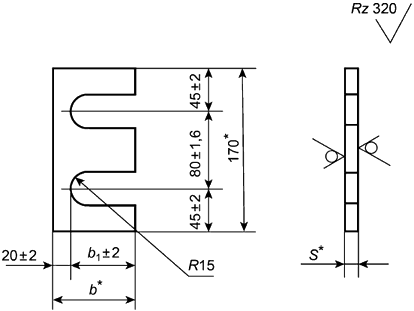

| Обозначение планки | b (мм) | S | Масса, кг | |
| У1; У1ХЛ | 85 | 65 | 8 | 0,9 |
| У2; У2ХЛ | 10 | 1,1 | ||
| У3; У3ХЛ | 12 | 1,4 |
Пример условного обозначения упорной планки У1 для расчетной температуры минус 45°С и выше:
Планка У1 ГОСТ 24741-2016
То же, для расчетной температуры ниже минус 45 до минус 55°С:
Планка У1 ХЛ ГОСТ 24741-2016
Компания ООО «ПутьСтройКомплект» подберет необходимые для Вас и Вашего бюджета планки. Проведет консультацию, а так же предоставит гибкие условия по поставки планок, необходимого Вам и Вашим путям. Заказать планки Вы можете обратившись с заявкой на почту zakaz@mrail.ru или позвоним по телефону 8 977 161 52 51.
Так же информируем Вас о том, что Компания ООО «ПутьСтройКомплект» предлагает широкий ассортимент прижимных планок, стыковых накладок, которые производятся из высококачественных материалов, таких как сталь или сплавы, другой крепёж подкранового пути. Продукция проходит контроль качества, есть возможность изготовления по индивидуальным заказам и чертежам. Товар сертифицирован, есть доставка по России.
