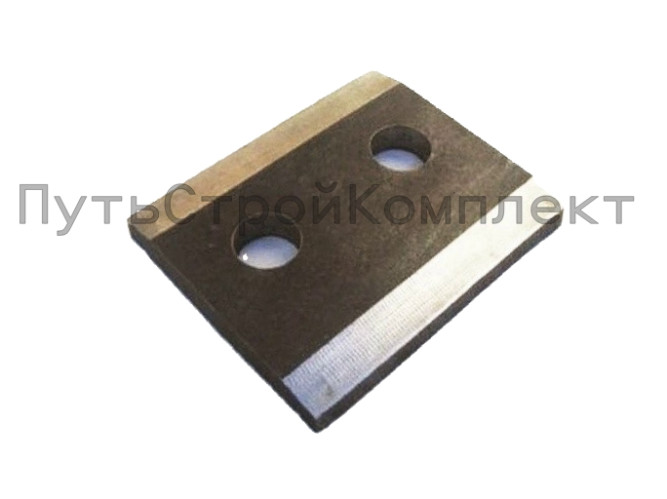

Планка прижимная П — это специальная крепёжная деталь, которая используется для скрепления крановых рельсов типа КР-70, КР-100 и КР-120.
Функция планки — удерживать рельс путём прижатия его к стальной балке.
Некоторые характеристики планки прижимной П:
- рассчитана на использование при расчётной температуре от –40 °С и выше;
- крепится на упорную планку определённого типа (У1–У3) с помощью болтов, гайки и шайбы;
- изготавливается из прочных и устойчивых к износу материалов.
Некоторые виды прижимных планок:

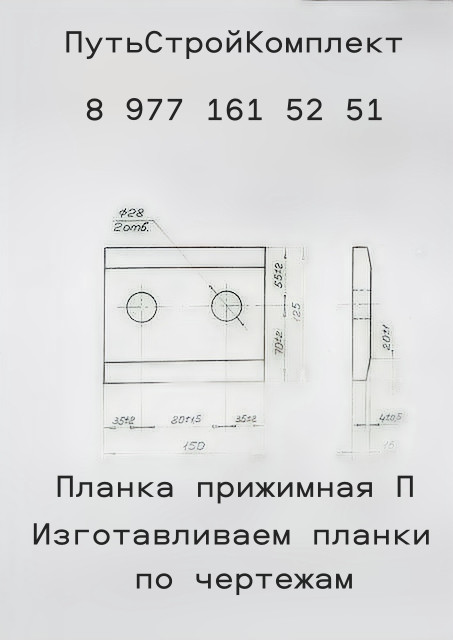

- П1. Вес — 2,4 кг, размеры — 150×125×15 мм. Предназначены для рельс КР70 и КР120.
- П2. Вес — 2,3 кг, размеры — 150×115×15 мм. Используются для рельс КР80.
- П1ХЛ, П2ХЛ. Вес — 2,4 кг. Способны выдерживать температуру от –65 °С и выше.

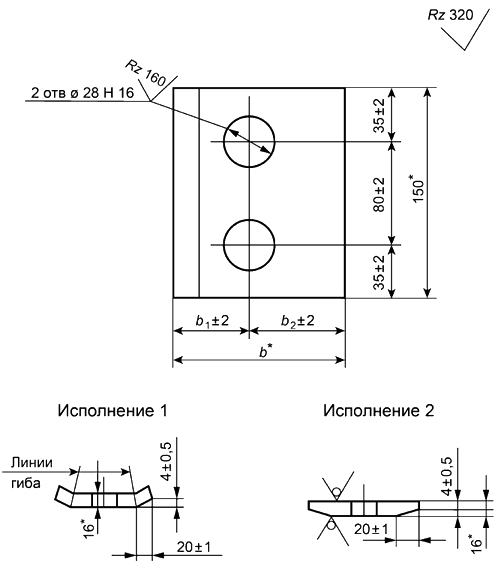

| Обозначение планки |
b (мм) |
Масса, кг |
||
| П1; П1ХЛ |
125 |
55 |
70 |
2,4 |
| П2; П2ХЛ |
115 |
50 |
65 |
2,2 |
Пример условного обозначения прижимной планки П1 исполнения 1 для расчетной температуры минус 45°С и выше:
Планка П1 ГОСТ 24741-2016
То же, исполнения 2 для расчетной температуры ниже минус 45°С до минус 55°С:
Планка П2 ХЛ ГОСТ 24741-2016
Пример условного обозначения узла крепления марки 70 с прижимной планкой исполнения 1 для расчетной температуры минус 45°С и выше:
Крепление 70 ГОСТ 24741-2016
То же, исполнения 2 для расчетной температуры ниже минус 45°С до минус 55°С: Крепление 70ХЛ-2 ГОСТ 24741-2016
Также существуют плоские, ребро крепления рельса «Петушок» и комбинированные упорно-прижимные планки.
Плоские — самые простые, имеют форму прямоугольника с отверстиями для болтов. Присоединяют рельсы к основанию с помощью болтов и гаек. « Петушок» предназначен для фиксации рельса к подкрановой балке, двутавру или иному металлическому основанию методом электродуговой сварки. Комбинированные планки вытачиваются из цельного листа металла и выполняют функции удержания подошвы рельса от продольного и поперечного смещения, а также фиксации рельса на продольном основании.
Монтаж деталей узла крепления крановых рельсов следует проводить в соответствии с монтажными схемами подкрановых путей, утвержденными в установленном порядке, и требованиями.
Детали узлов крепления после окончания монтажных работ должны быть очищены, зашпатлеваны, огрунтованы и окрашены, при этом материал лакокрасочного покрытия должен соответствовать материалу покрытия подкрановых балок
Прижимные планки необходимы для снижения риска возникновения аварийных ситуаций, связанных с нестабильностью рельс, а также увеличения срока их службы.
Заказ, оплата и доставка планки П:
Для заказа свяжитесь с нами по телефону +7 977 161 52 51 или по почте zakaz@mrail.ru По требованию заказчика, предоставляется акт годности на материал. Так же мы можем изготовить планки необходимого размера, соответствующие требованию Заказчика. Поставляем автотранспортом или транспортными компаниями.
Помните, если Вы хотите получить именно то, что заказывали, в нужном количестве и точно в срок - покупайте у нас.
